ライブラの[光接続工事部品]

画像クリックで拡大します！

■ ケーブルホルダ／テンションメンバホルダ

型　番	品　名	仕　様	PDF
CH-1	単連ケーブルホルダ	ケーブル１条用	DL
TM-1	単連テンションメンバホルダ	ケーブル１条用	DL

CH-2	２連ケーブルホルダ	ケーブル２条用	DL
TM-2	２連テンションメンバホルダ	ケーブル２条用	DL

CH-4	４連ケーブルホルダ	ケーブル４条用	DL
TM-4	４連テンションメンバホルダ	ケーブル４条用	DL

CH-6	６連ケーブルホルダ	ケーブル６条用	DL
TM-6	６連テンションメンバホルダ	ケーブル６条用	DL

ケーブル2条を固定できるコンパクト設計。

■ ケーブル2条把持金具

型　番	品　名	仕　様	PDF
HLD-2CBH	ケーブル2条把持金具	ケーブル2条用	DL

型　番	品　名	PDF
■ SCアダプタタイプ
BKJ-SC4A	SC4アダプタブラケット	DL
BKJ-SC8A	SC8アダプタブラケット	DL
BKJ-SC12A	SC12アダプタブラケット	DL
BKJ-SC16A	SC16アダプタブラケット	DL
BKJ-SC24A	SC24アダプタブラケット	DL
■ LCアダプタタイプ
BKJ-LC4A	LC4アダプタブラケット	DL
BKJ-LC8A	LC8アダプタブラケット	DL
BKJ-LC12A	LC12アダプタブラケット	DL
BKJ-LC16A	LC16アダプタブラケット	DL
BKJ-LC24A	LC24アダプタブラケット	DL

SC以外のアダプタはお問い合わせください。

型　番	品　名	PDF
■ SCアダプタタイプ
BKJ-SC12AS	SC12スライド式アダプタブラケット	DL
BKJ-SC24AS	SC24スライド式アダプタブラケット	DL
BKJ-SC32AS	SC32スライド式アダプタブラケット	DL
BKJ-SC40AS	SC40スライド式アダプタブラケット	DL
BKJ-SC48AS	SC48スライド式アダプタブラケット	DL
■ LCアダプタタイプ
BKJ-LC12AS	LC12スライド式アダプタブラケット	DL
BKJ-LC24AS	LC24スライド式アダプタブラケット	DL
BKJ-LC32AS	LC32スライド式アダプタブラケット	DL
BKJ-LC40AS	LC40スライド式アダプタブラケット	DL
BKJ-LC48AS	LC48スライド式アダプタブラケット	DL

接続作業が容易なスライドタイプ。
SC以外のアダプタはお問い合わせください。

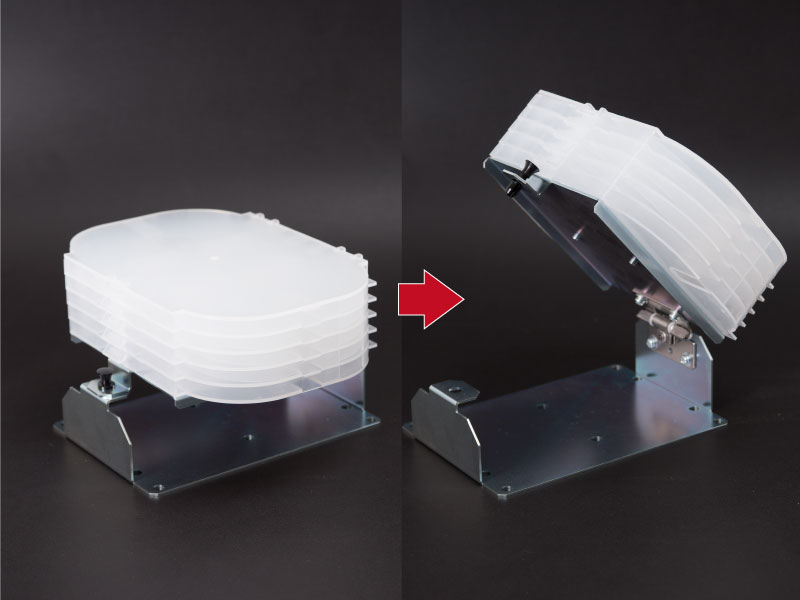

■ トレーオープナー

型　番	品　名
TP-01	トレーオープナー

オープナーにより融着トレー下のスペースを利用可能。

■ 融着トレー

型　番	品　名
TR-S8-TP	10溝融着トレー
TR-S8-CV	トレーカバー

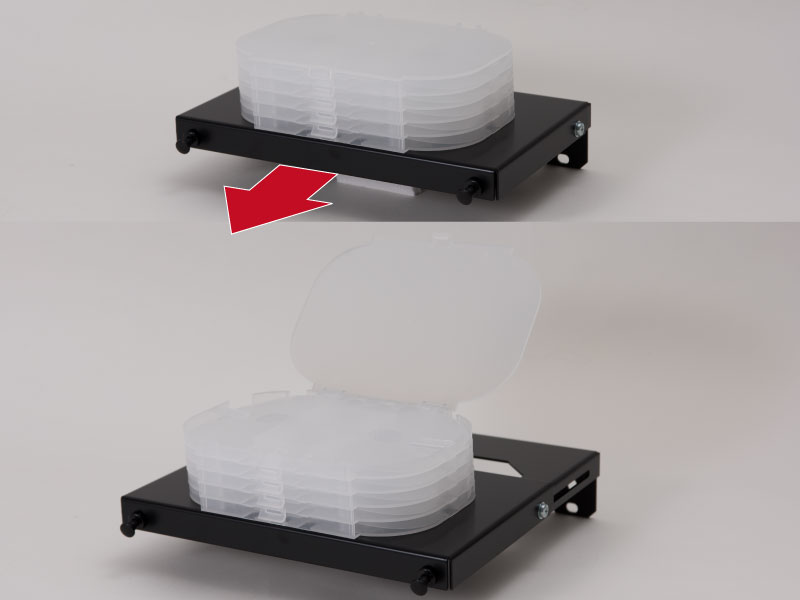

■ トレースライダー

型　番	品　名
TS-02	トレースライダー

トレーを引き出すことで作業性を向上。

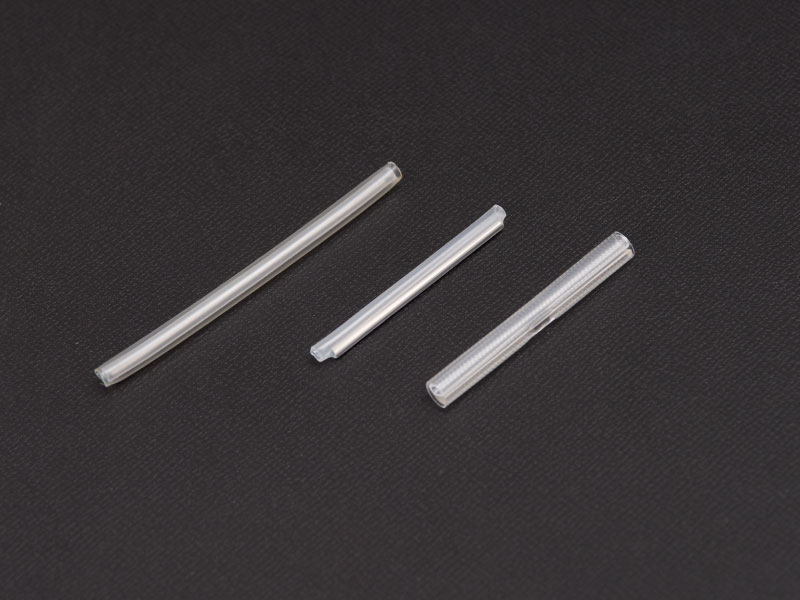

■ 融着スリーブ

型　番	品　名
SLV-40	単芯用スリーブ40mm
SLV-60	単芯用スリーブ60mm
SLV-TP40	テープ芯線用スリーブ40mm

■ 余長収納トレイ

型　番	品　名
SH-02	余長収納トレイ

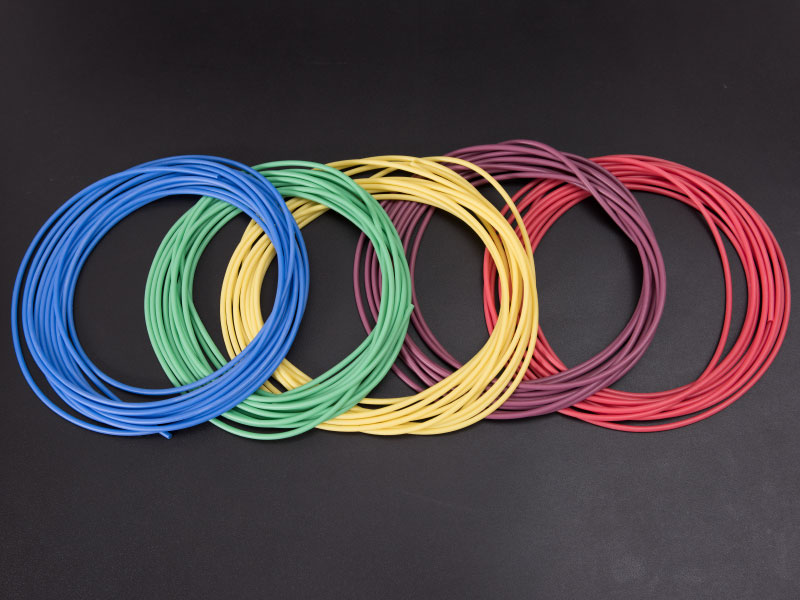

■ シリコンチューブ

型　番	内径 (mm)	外径 (mm)	用途
TUB-1.4	1.4	2.4	2芯テープ用
TUB-2.5	2.5	3.5	4芯テープ用
TUB-3.5	3.5	4.5	単芯用
TUB-4.5	4.5	5.5	8芯テープ用
《5色》青・緑・黄・赤・紫

ご注文の際には色と長さをご指定ください。

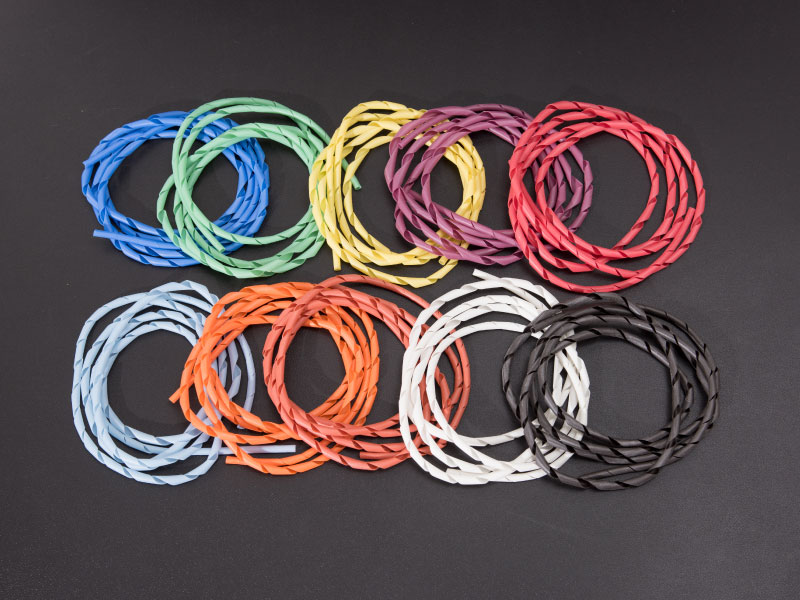

■ スパイラルシリコンチューブ

型　番	内径 (mm)	外径 (mm)	用途
TUB-2.5-SP	2.5	3.5	4芯テープ用
《10色》青・緑・黄・赤・紫・水色・橙・茶・白・黒

ご注文の際には色と長さをご指定ください。
長さは1m以下でご指定ください。

■ マネージメントパネル

型　番	品　名	仕　様
MP-162	マネージメントパネル	W482.6 H43.7 D 72 （リング部D62）

■ 機器固定金具

型　番	品　名	取付範囲
PETA-01-2	機器取付金具 2ヶ1セット	28～48
PETA-01-4	機器取付金具 4ヶ1セット	28～48
PETA-02-2	機器取付金具 2ヶ1セット	73～93
PETA-02-4	機器取付金具 4ヶ1セット	73～93

■ コードガイド

型　番	品　名
CG-S	コードガイドSタイプ
CG-L	コードガイドLタイプ

■ SCアダプタシール

型　番	仕　様
LBL-ODD	SCアダプタ用シール

高密度に取り付けたデュプレックスタイプのSCアダプタのナンバリングシール。
