NSシリーズ NSシリーズ

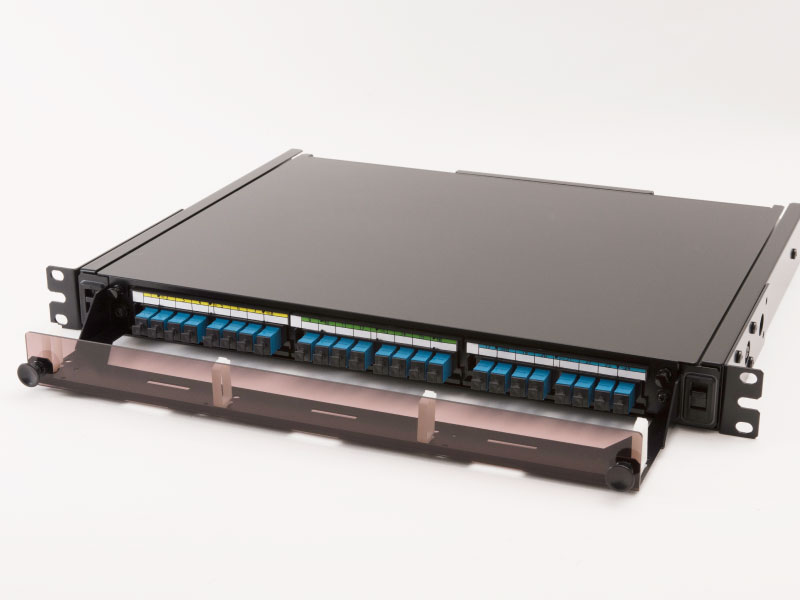

1U専用アダプタパネル。

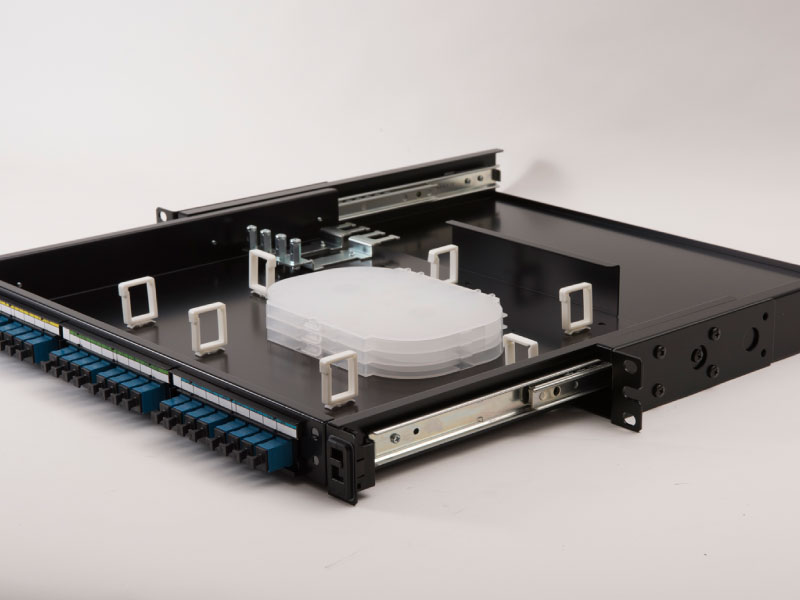

スライドタイプで楽々作業。

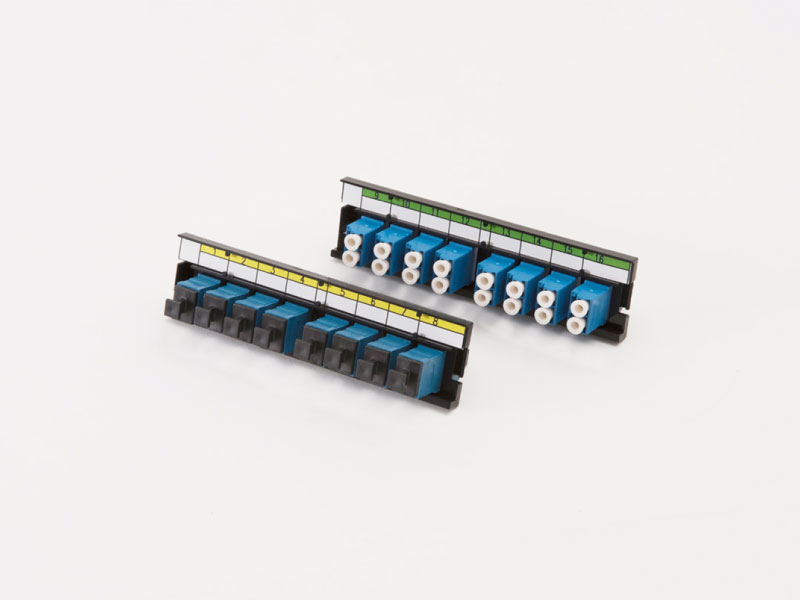

1Uタイプ専用樹脂製アダプタパネル。

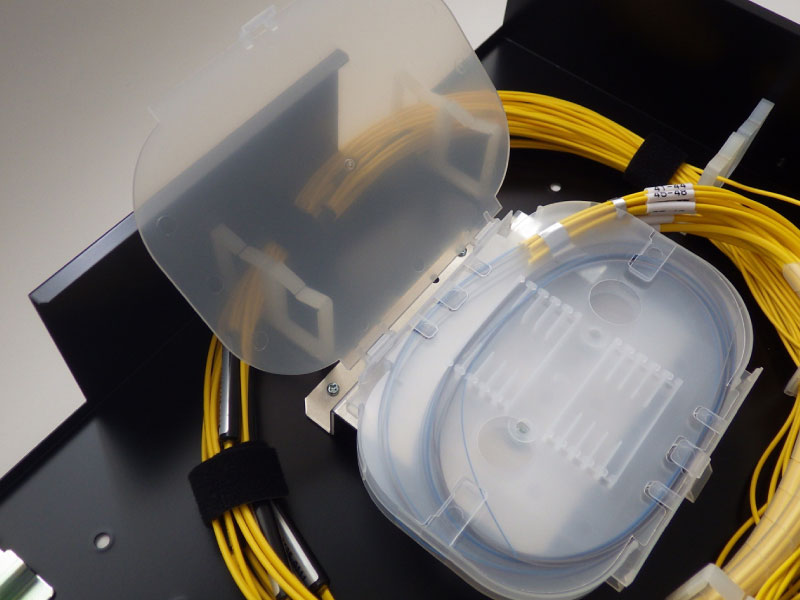

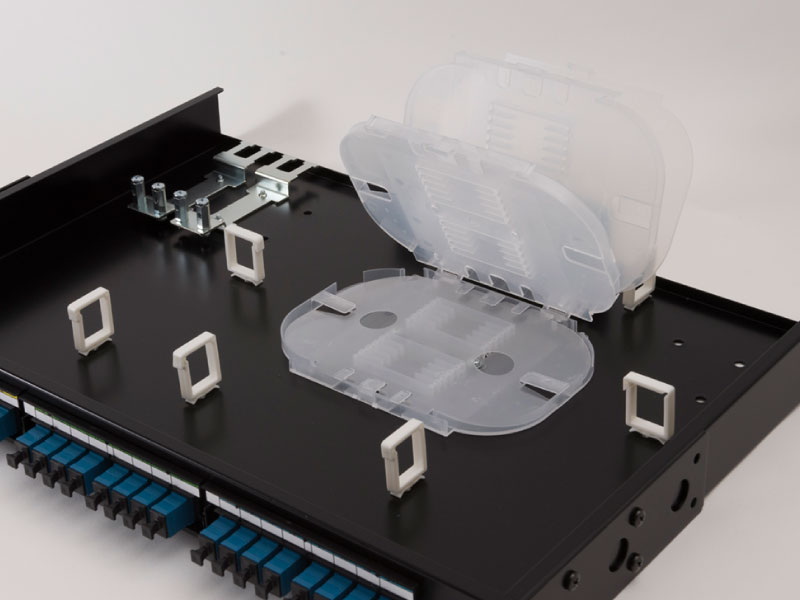

ノートブック式融着トレー。テープ、単芯共用。

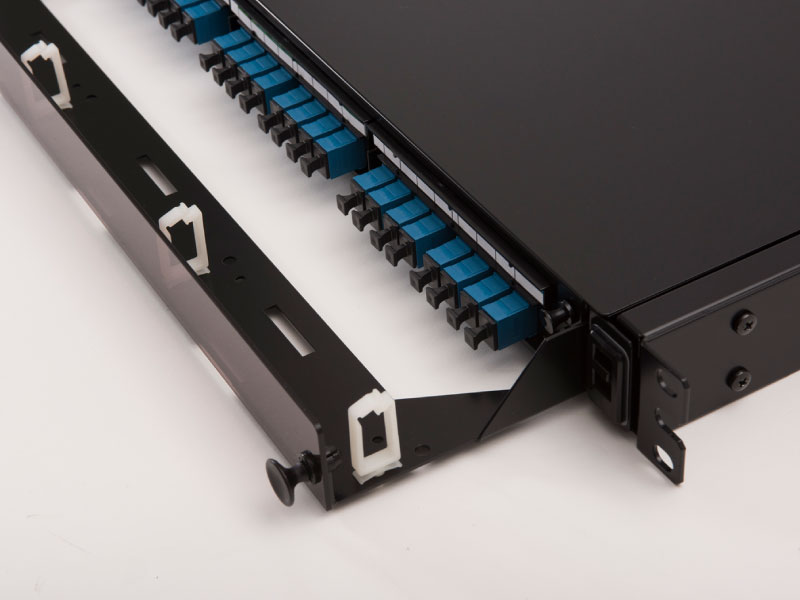

パッチコード成端用の配線トレー。

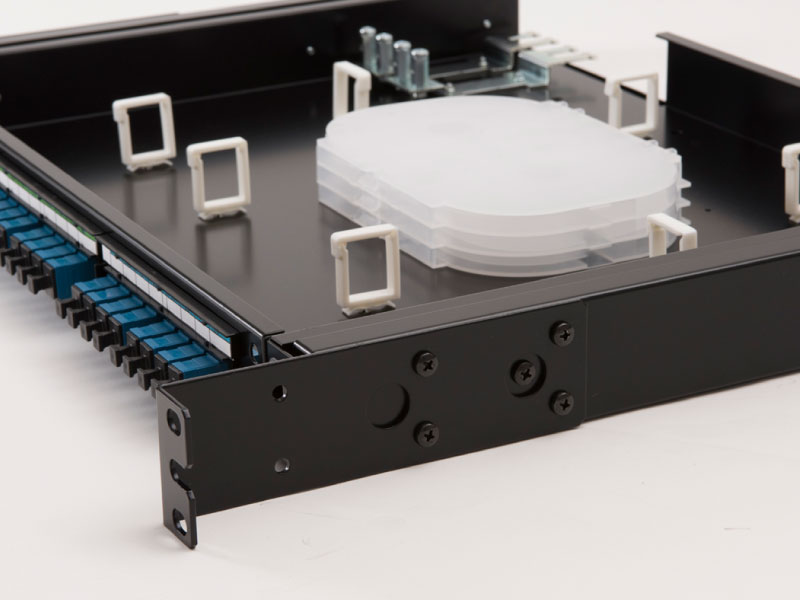

ラックマウントブラケットの位置を50mm組み替え可能。

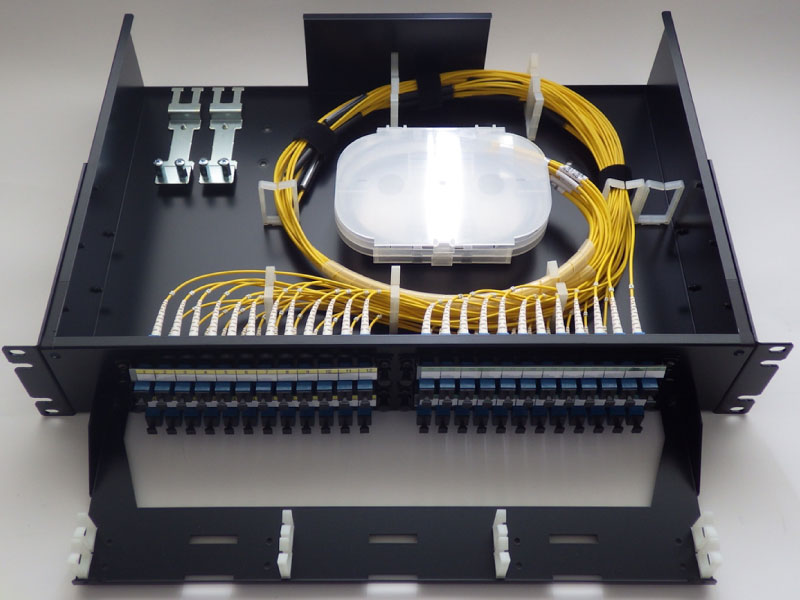

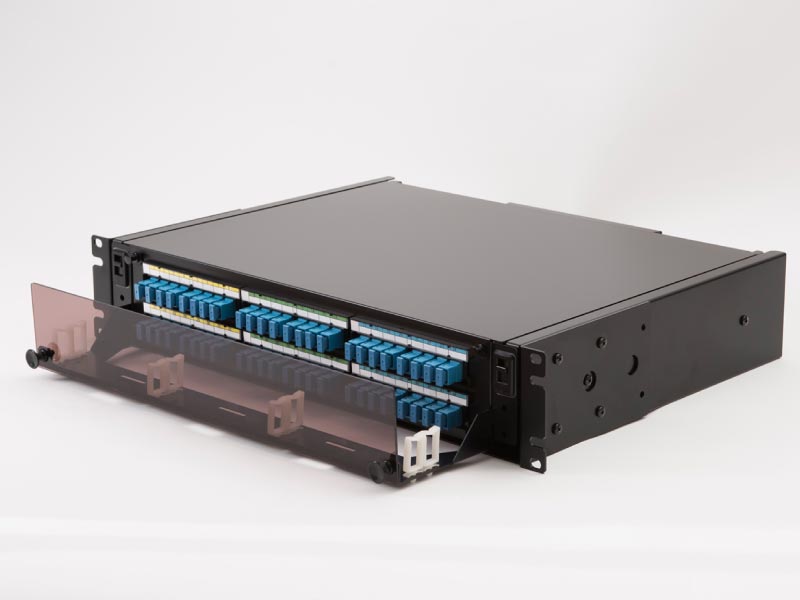

2Uパネル専用アダプタパネル

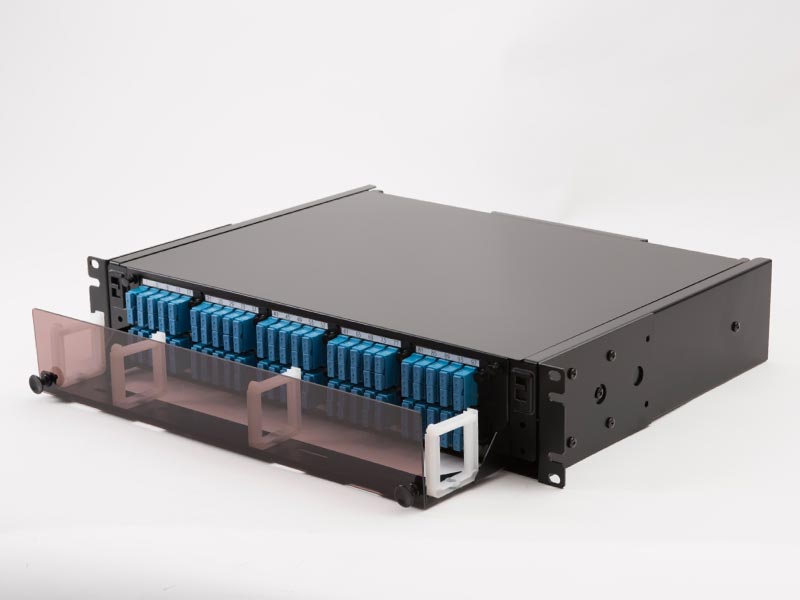

高密度タイプもラインナップ

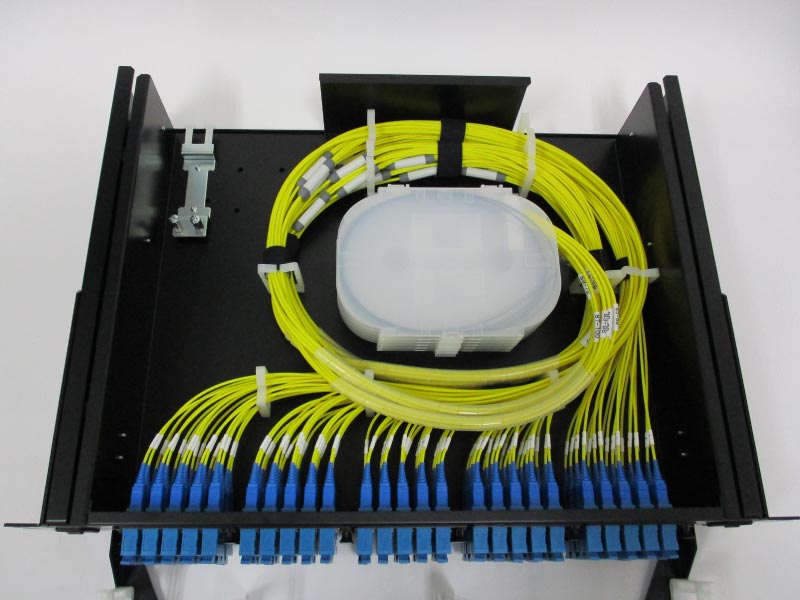

2Uサイズで100芯まで対応。

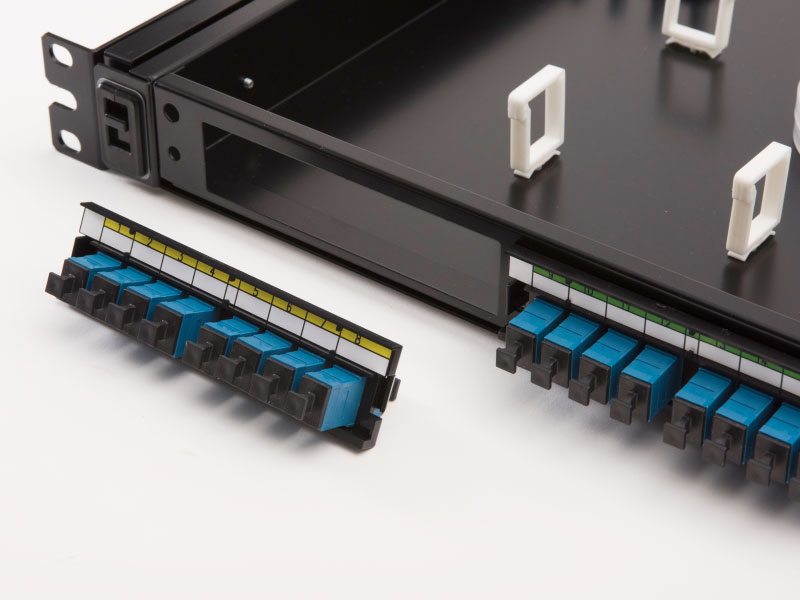

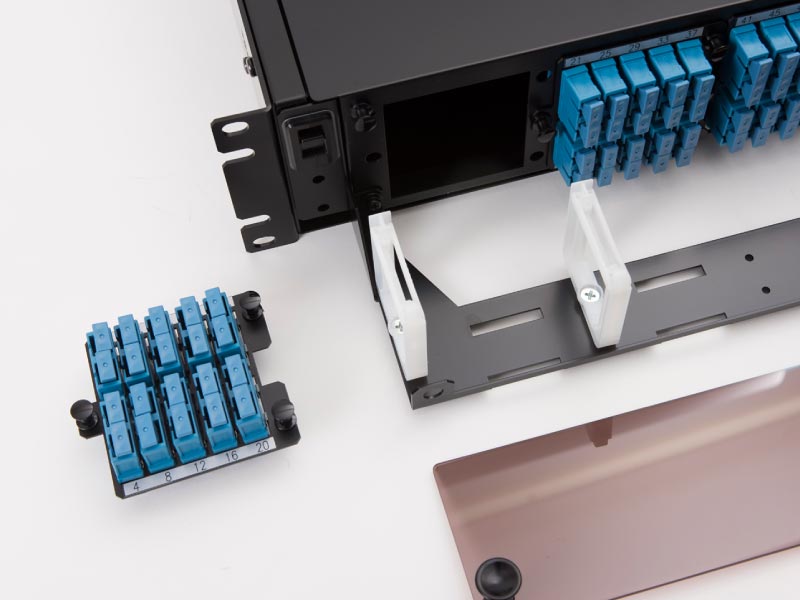

脱着式アダプタパネル
画像クリックで拡大します!

型 番 サイズ アダプタ

ケーブル
本数
外形寸法 重量
(kg)
標準価格
(円)
図面
  単芯仕様 テープ仕様 W H D PDF
■ SCアダプタ接続タイプ
  NS1-4SC NS1-4SC-TP 1U 4 4 482 44 439.5 5.5 45,400 DL
  NS1-8SC NS1-8SC-TP 1U 8 4 482 44 439.5 5.5 46,400 DL
  NS1-12SC NS1-12SC-TP 1U 12 4 482 44 439.5 5.5 48,600 DL
  NS1-16SC NS1-16SC-TP 1U 16 4 482 44 439.5 5.5 49,600 DL
  NS1-24SC NS1-24SC-TP 1U 24 4 482 44 439.5 5.5 52,600 DL
  NS2-32SC NS2-32SC-TP 2U 32 4 482 88 439.5 6.5 74,800 DL
  NS2-48SC NS2-48SC-TP 2U 48 4 482 88 439.5 6.5 81,600 DL
  NS2-80DSC-TP 2U 40(2芯) 4 482 88 439.5 6.7 99,000 DL
  NS2-100DSC-TP 2U 50(2芯) 2 482 88 439.5 6.7 105,600 DL
■ LCアダプタ接続タイプ
  NS1-4LC NS1-4LC-TP 1U 2(2芯) 4 482 44 439.5 5.5 45,600 DL
  NS1-8LC NS1-8LC-TP 1U 4(2芯) 4 482 44 439.5 5.5 47,000 DL
  NS1-12LC NS1-12LC-TP 1U 6(2芯) 4 482 44 439.5 5.5 49,200 DL
  NS1-16LC NS1-16LC-TP 1U 8(2芯) 4 482 44 439.5 5.5 50,400 DL
  NS1-24LC NS1-24LC-TP 1U 12(2芯) 4 482 44 439.5 5.5 54,000 DL
  NS1-32LC-TP 1U 16(2芯) 4 482 44 439.5 5.5 62,600 DL
  NS1-48LC-TP 1U 24(2芯) 4 482 44 439.5 5.5 76,000 DL
  NS2-32LC NS2-32LC-TP 2U 16(2芯) 4 482 88 439.5 6.5 85,200 DL
  NS2-48LC NS2-48LC-TP 2U 24(2芯) 4 482 88 439.5 6.5 94,000 DL
  NS2-80LC-TP 2U 40(2芯) 4 482 88 439.5 6.5 105,600 DL
  NS2-96LC-TP 2U 48(2芯) 4 482 88 439.5 6.5 113,200 DL
  NS2-100LC-TP 2U 25(4芯) 2 482 88 439.5 6.7 131,400 DL
■ アダプタなしタイプ
  NS1-12X 1U なし 4 482 44 439.5 5.5 45,400 DL
  NS1-24X 1U なし 4 482 44 439.5 5.5 46,200 DL
  NS2-48X 2U なし 4 482 88 439.5 6.5 67,400 DL
※印は、テープ芯線専用機です。
※掲載の標準価格には、消費税は含まれておりません。
※上記掲載以外の仕様につきましては、
お手数ですが、お問い合わせフォームよりお問い合わせ下さい。

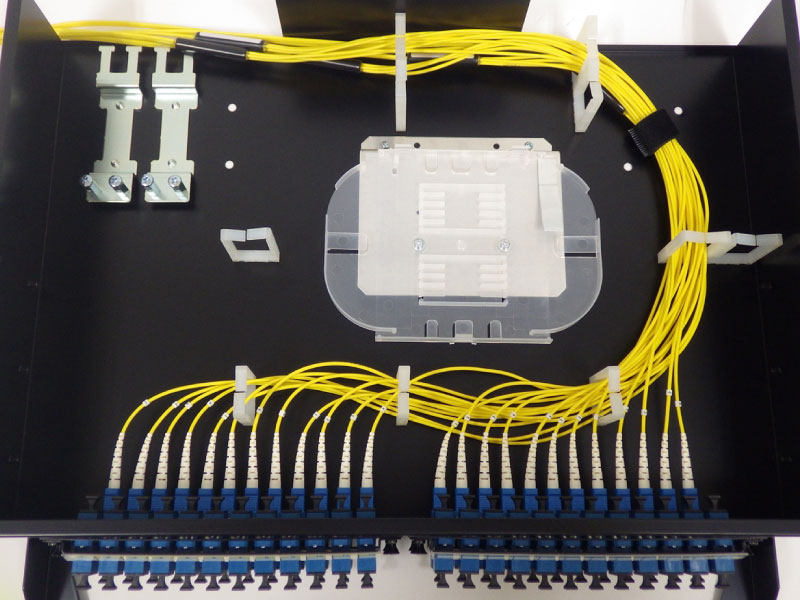

プレ配線(オプション)

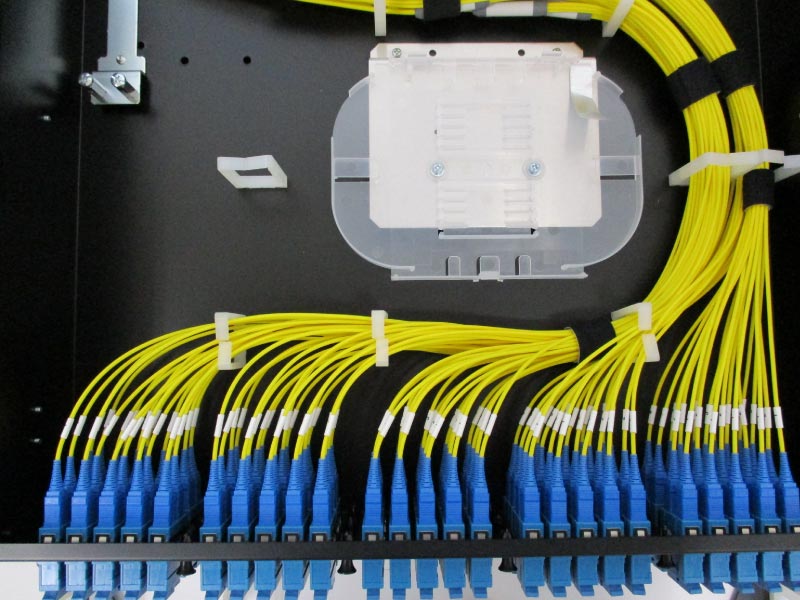

トレー外周にコードを配線。

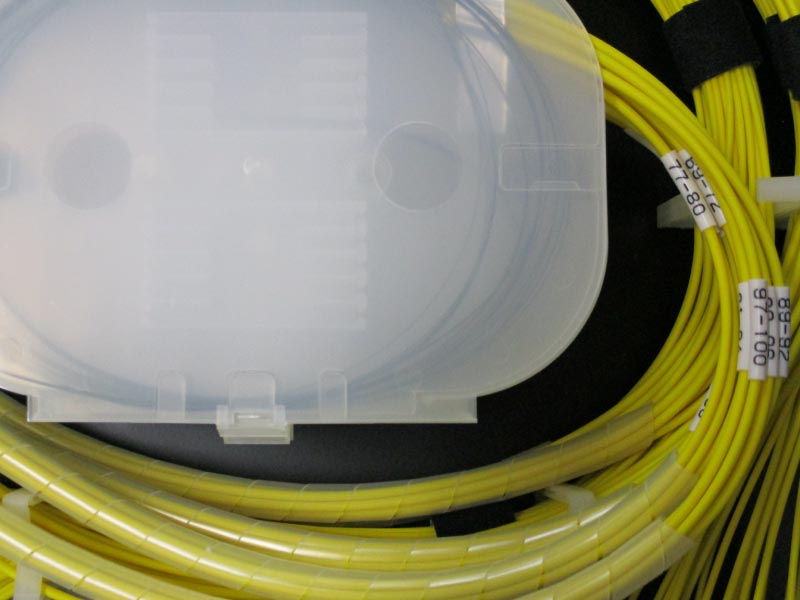

ゆったりとした配線。

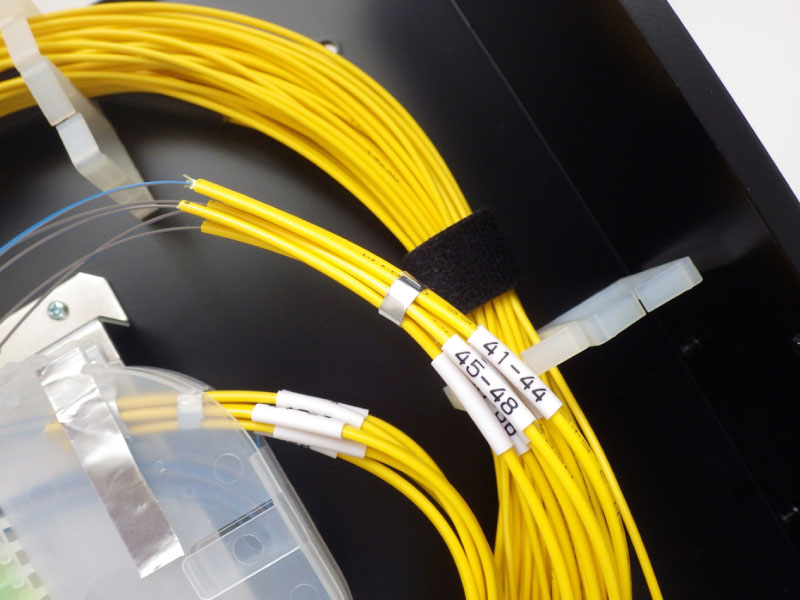

テープコードに線番表示し、ジャケットを除去。
