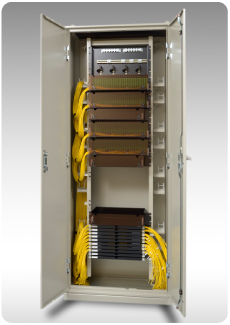

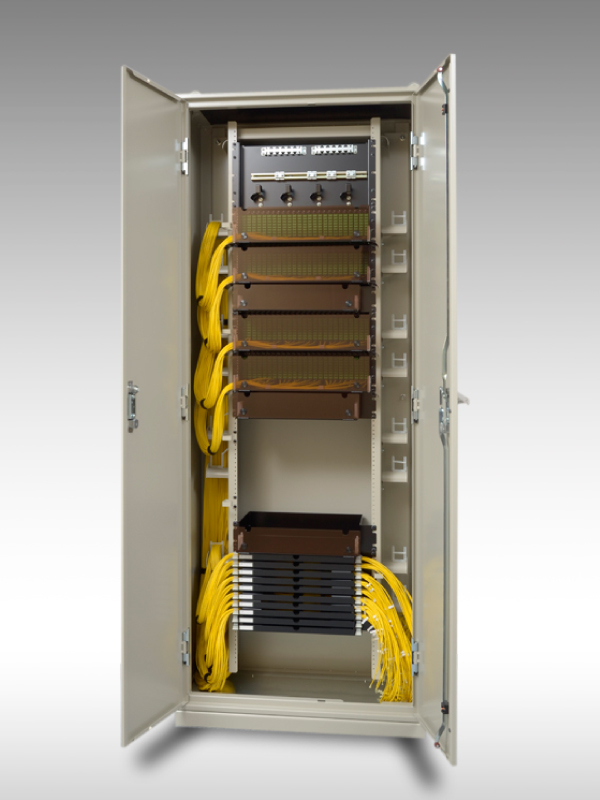

CTFシリーズ
実用性に優れた前面保守型。
Fun-outモジュール、カプラモジュールを用意。
ユニットは19インチラックにも取り付け可能。
8F0、4F0コードをプレ配線。
コードの収納スペースを用意。
幹線ケーブルは上入線、下入線に対応。

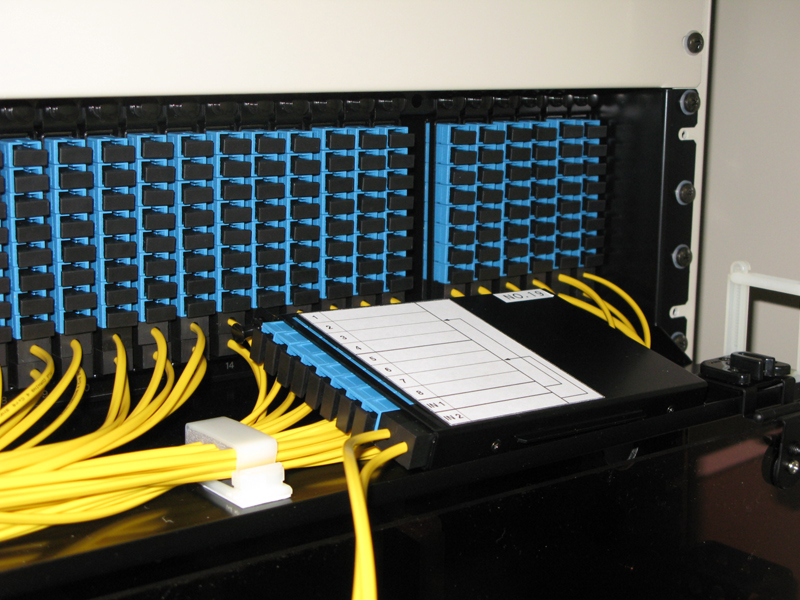

プレ配線作業
記入可能なカードホルダを標準装備。

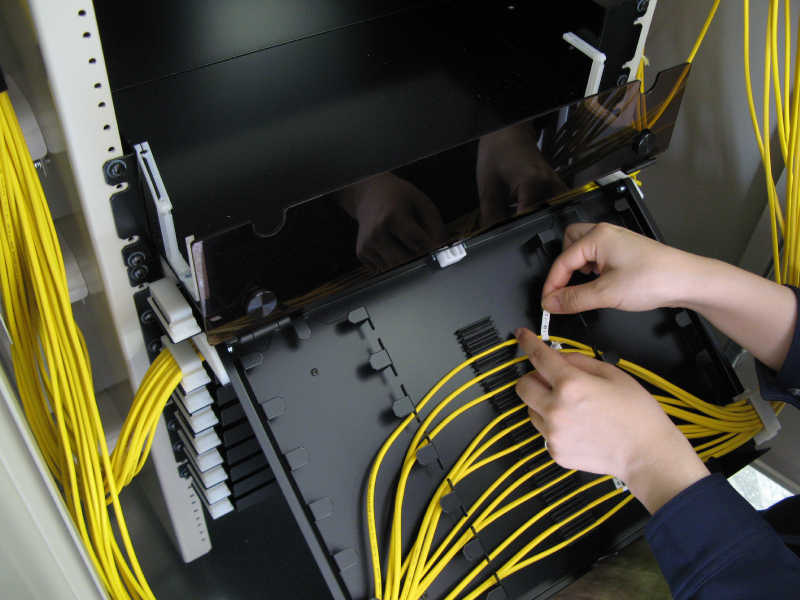

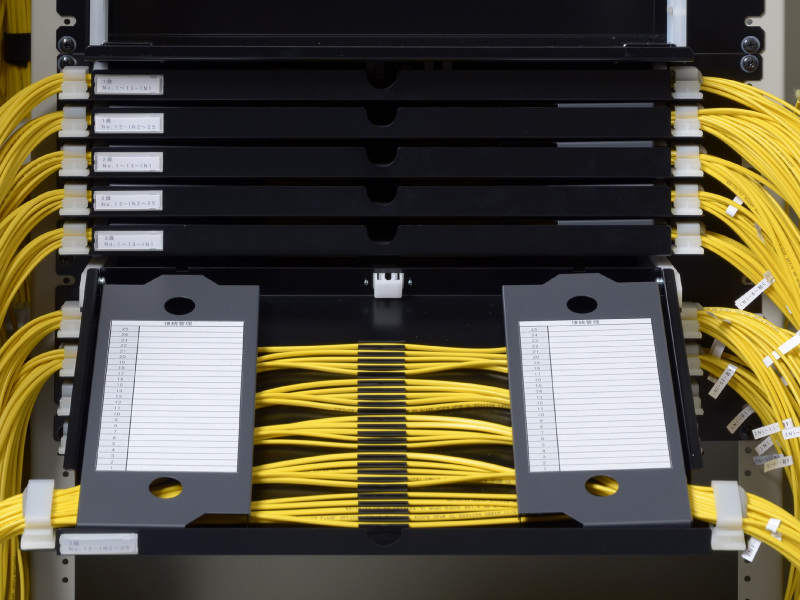

融着トレーへ引き込んだテープコードに線番号を表示。

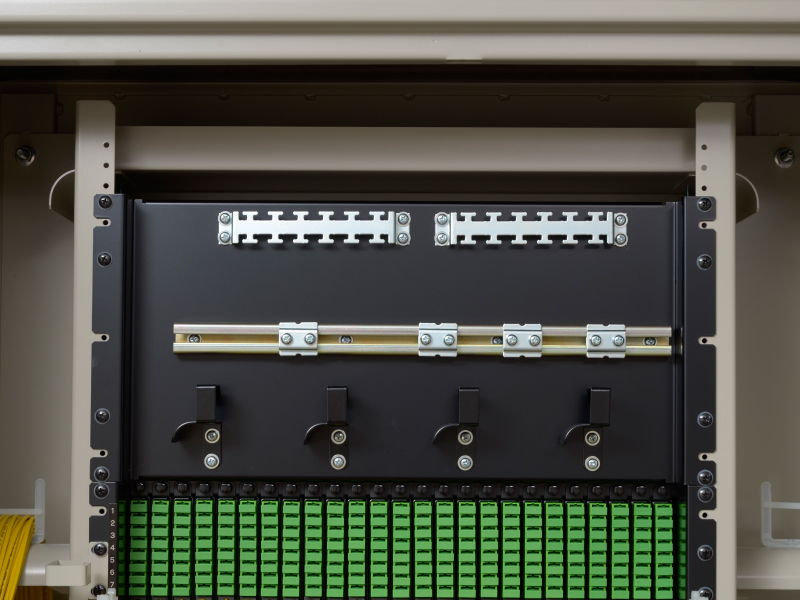

幹線ケーブルの入線方向は上／下に対応。

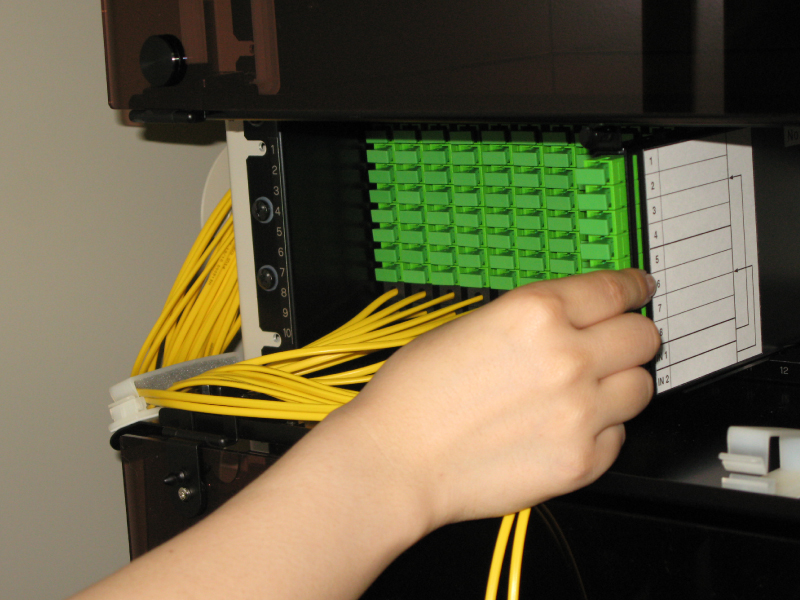

プラグインモジュールで増設性UP。F0モジュールと、カプラモジュールを用意。

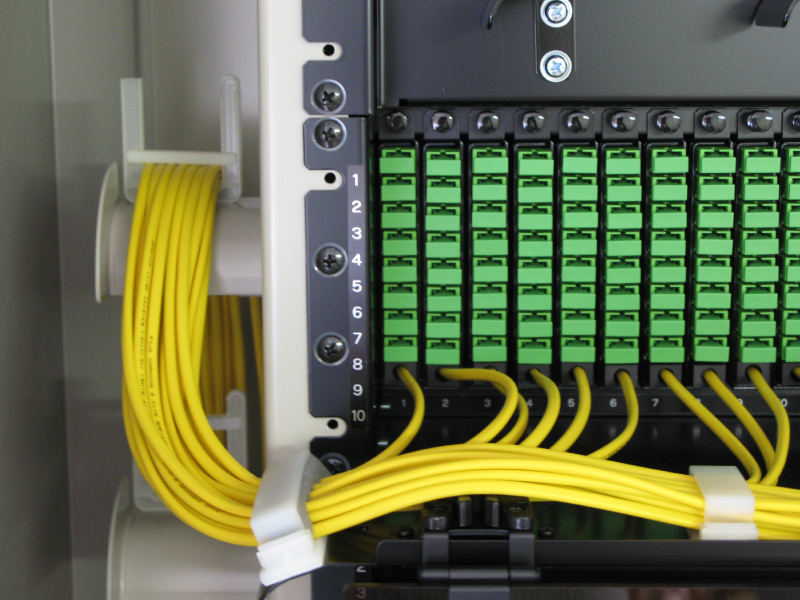

テープコードに負荷を掛けないRガイドを設置。

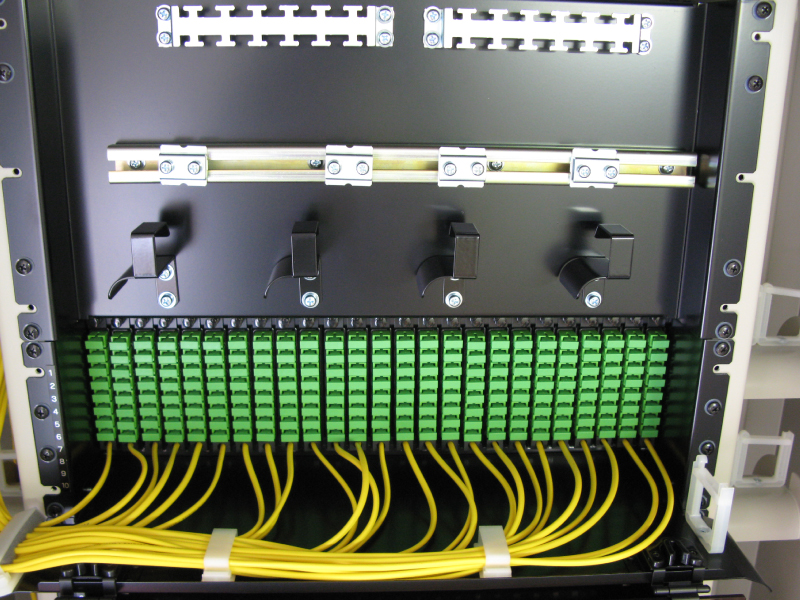

前面配線トレーによりスムーズな配線ルートを確保。
画像クリックで拡大します！
型　番 融着芯数
 アダプタ数
（SC）		 外形寸法 重量
（kg） 		標準価格
（円） 		図面DL
W H D PDF
■　SCアダプタ接続タイプ
CTF-600-PA 1,000 600 800 1,650 400 250   DL
CTF-800-PA 1,000 800 800 1,850 400 270   DL
CTF-1000-PA 1,000 1,000 800 2,050 400 300   DL
CTF-1200-PA 1,500 1,200 800 2,350 400 350   DL
CTF-1400-PA 1,500 1,400 800 2,350 400 370   DL
CTF-1600-PA 1,600 1,600 800 2,350 400 390   DL

※掲載の標準価格には、消費税は含まれておりません。
※上記掲載以外の仕様につきましては、
お手数ですが、お問い合わせフォームよりお問い合わせ下さい。

関連製品

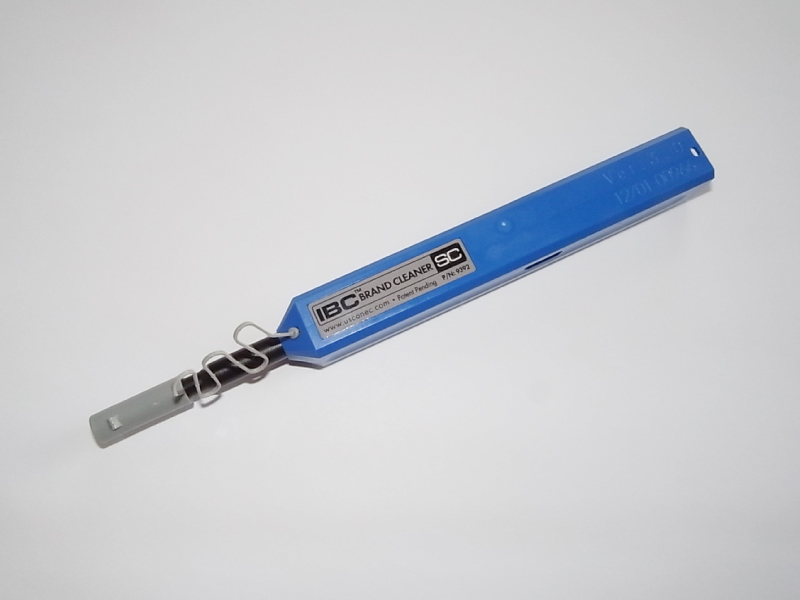

■　光コネクタクリーナ
型　番 用　途
9392 SC用
9393 LC用
12926 Φ2カメラコネクタ用
MCシリーズ

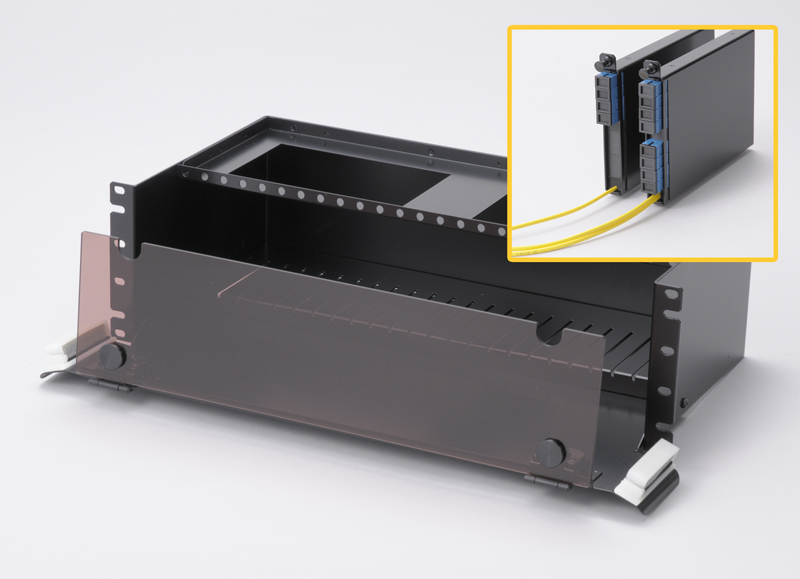

増設型パッシブモジュール。多彩なモジュールと専用マウントでヘッドエンドをサポート。
19インチラック型。

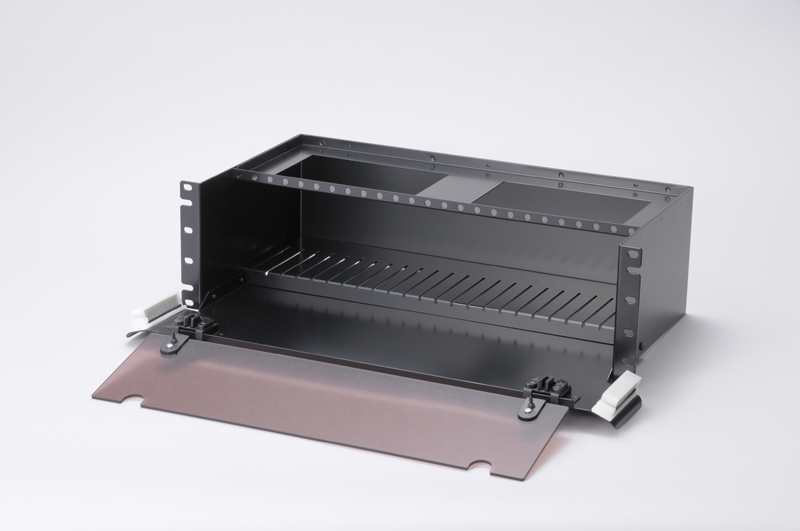

3Uサブシャーシ。

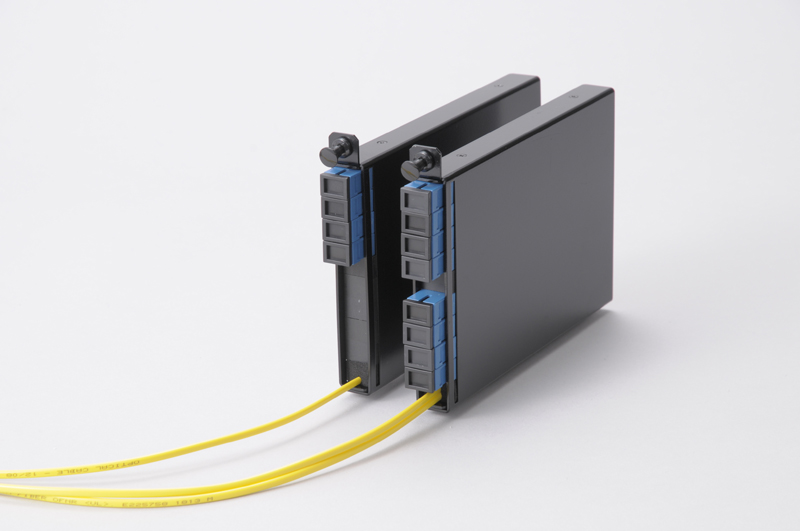

4F0、8F0モジュール。
200芯プレ配線ユニットの構築。
画像クリックで拡大します！
型　番 ｻｲｽﾞ 外形寸法 アダプタ 図面DL
W H D PDF
■　3Uサブシャーシ
MC3-MTG25 3U 482 132.6 316.5   DL

■　F0モジュール
MC3-4F0-A 1W 15.4 116 151.2 APC
SPCは末尾がＳ		 DL
MC3-4F0×2-A 1W 15.4 116 151.2
MC3-8F0-A 1W 15.4 116 151.2
MC3-4F0-P 1W 15.4 116 151.2 PC
MC3-4F0×2-P 1W 15.4 116 151.2 PC
MC3-8F0-P 1W 15.4 116 151.2 PC
※上記掲載以外の仕様につきましては、
お手数ですが、お問い合わせフォームよりお問い合わせ下さい。
