NRMシリーズ

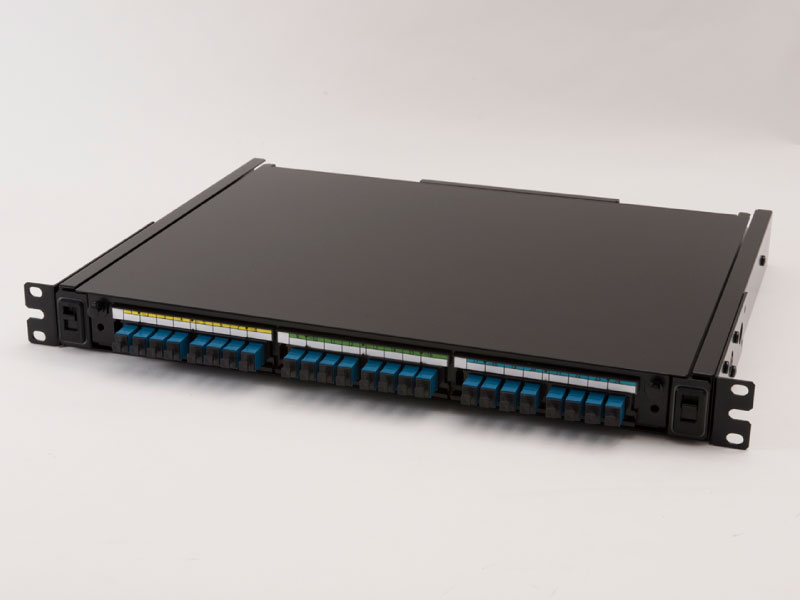

スライド式の普及機。ドアとの干渉を心配せずに使えるフラットフェイス型。
スライドタイプで楽々作業。
1U専用アダプタパネル
1Uタイプ専用樹脂製アダプタパネル。
ラックマウントブラケットの位置を50mm組み替え可能。

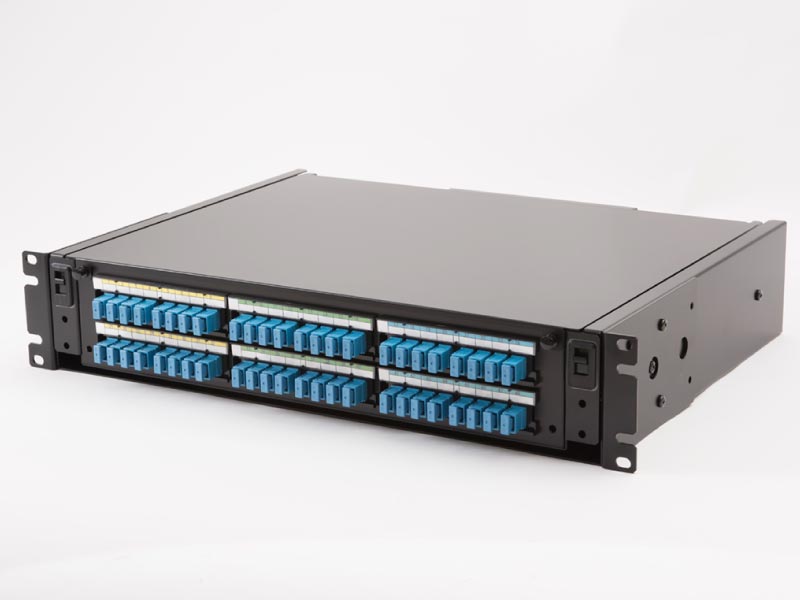

2Uサイズ専用アダプタパネル


NRM2-48SC

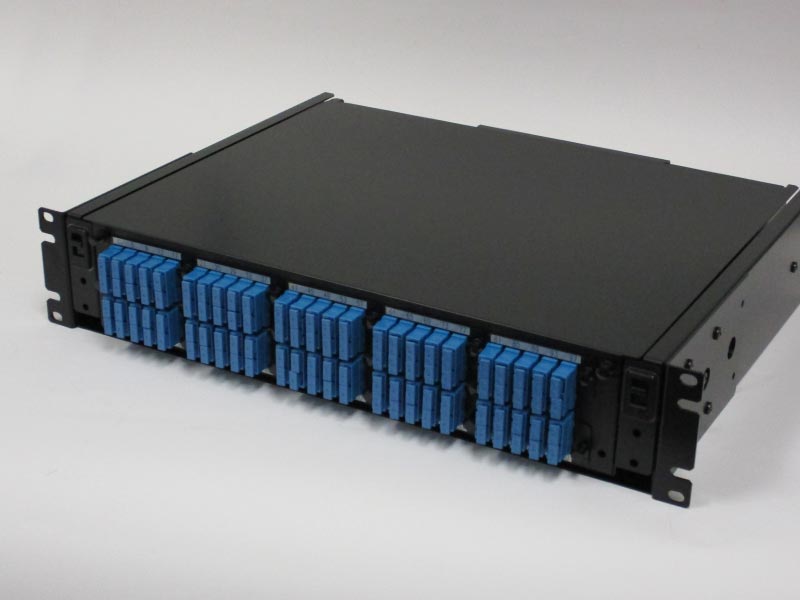

●高密度タイプもラインナップ


NRM2-100SC

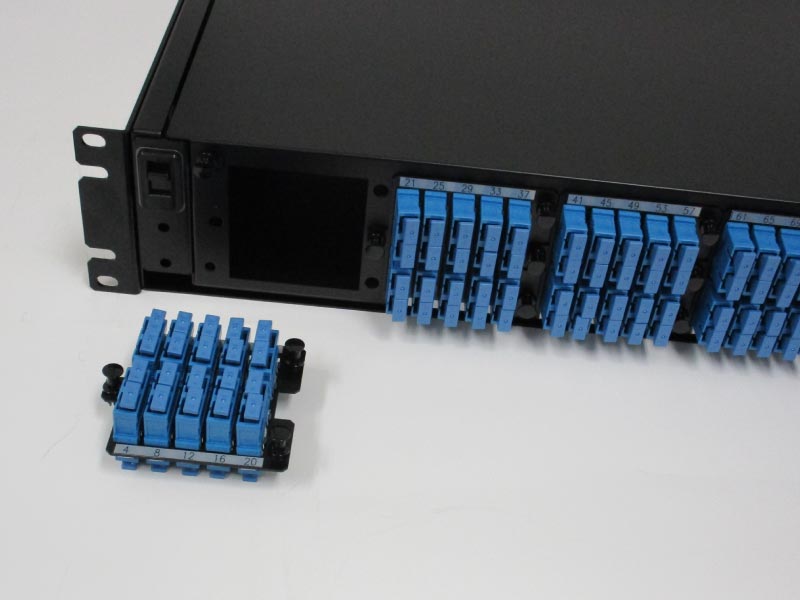

脱着式アダプタパネル
画像クリックで拡大します！
型　番 ｻｲｽﾞ ｱﾀﾞﾌﾟﾀ
数		 ｹｰﾌﾞﾙ
本数		 外形寸法 重量
（kg） 		標準価格
（円） 		図面
  単芯仕様 テープ仕様 W H D PDF
■　SCアダプタ接続タイプ
　 NRM1-4SC NRM1-4SC-TP 1U 4 4 482 44 332 5.2 38,800 DL
　 NRM1-8SC NRM1-8SC-TP 1U 8 4 482 44 332 5.2 40,000 DL
　 NRM1-12SC NRM1-12SC-TP 1U 12 4 482 44 332 5.2 42,000 DL
　 NRM1-16SC NRM1-16SC-TP 1U 16 4 482 44 332 5.2 43,000 DL
　 NRM1-24SC NRM1-24SC-TP 1U 24 4 482 44 332 5.2 46,200 DL
　 NRM2-32SC NRM2-32SC-TP 2U 32 4 482 88 332 6.2 67,000 DL
　 NRM2-48SC NRM2-48SC-TP 2U 48 4 482 88 332 6.2 74,000 DL
※   NRM2-80DSC-TP 2U 40 (2芯) 4 482 88 332 6.4 90,400 DL
※   NRM2-100DSC-TP 2U 50 (2芯) 2 482 88 332 6.4 97,000 DL
■　LCアダプタ接続タイプ
　 NRM1-4LC NRM1-4LC-TP 1U 2 (2芯) 4 482 44 332 5.2 39,200 DL
　 NRM1-8LC NRM1-8LC-TP 1U 4 (2芯) 4 482 44 332 5.2 40,400 DL
　 NRM1-12LC NRM1-12LC-TP 1U 6 (2芯) 4 482 44 332 5.2 42,600 DL
　 NRM1-16LC NRM1-16LC-TP 1U 8 (2芯) 4 482 44 332 5.2 44,000 DL
　 NRM1-24LC NRM1-24LC-TP 1U 12 (2芯) 4 482 44 332 5.2 47,400 DL
※   NRM1-32LC-TP 1U 16 (2芯) 4 482 44 332 5.2 61,400 DL
※   NRM1-48LC-TP 1U 24 (2芯) 4 482 44 332 5.2 67,800 DL
  NRM2-32LC NRM2-32LC-TP 2U 16 (2芯) 4 482 88 332 6.2 76,600 DL
  NRM2-48LC NRM2-48LC-TP 2U 24 (2芯) 4 482 88 332 6.2 85,400 DL
※   NRM2-80LC-TP 2U 40 (2芯) 4 482 88 332 6.2 96,000 DL
※   NRM2-96LC-TP 2U 48 (2芯) 4 482 88 332 6.2 103,600 DL
※   NRM2-100LC-TP 2U 25 (4芯) 2 482 88 332 6.4 121,800 DL
■　アダプタなしタイプ
  NRM1-12X 1U なし 20 482 44 332 5.2 38,800 DL
  NRM1-24X 1U なし 30 482 44 332 5.2 39,800 DL
  NRM2-48X 2U なし 60 482 88 332 6.2 59,600 DL
※印は、テープ芯線専用機です。
※掲載の標準価格には、消費税は含まれておりません。
※上記掲載以外の仕様につきましては、
お手数ですが、お問い合わせフォームよりお問い合わせ下さい。

プレ配線（オプション）

トレー外周にコードを配線。
ゆったりとした配線。
テープコードに線番表示し、ジャケットを除去。

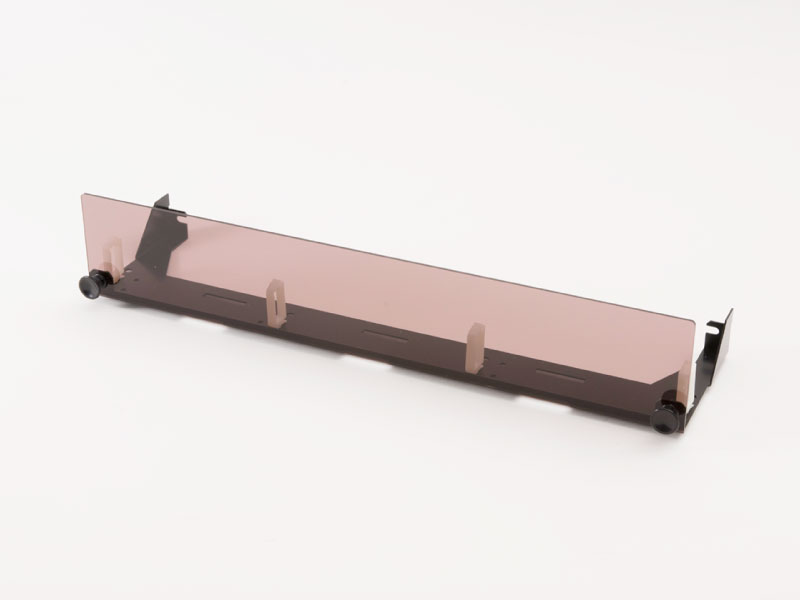

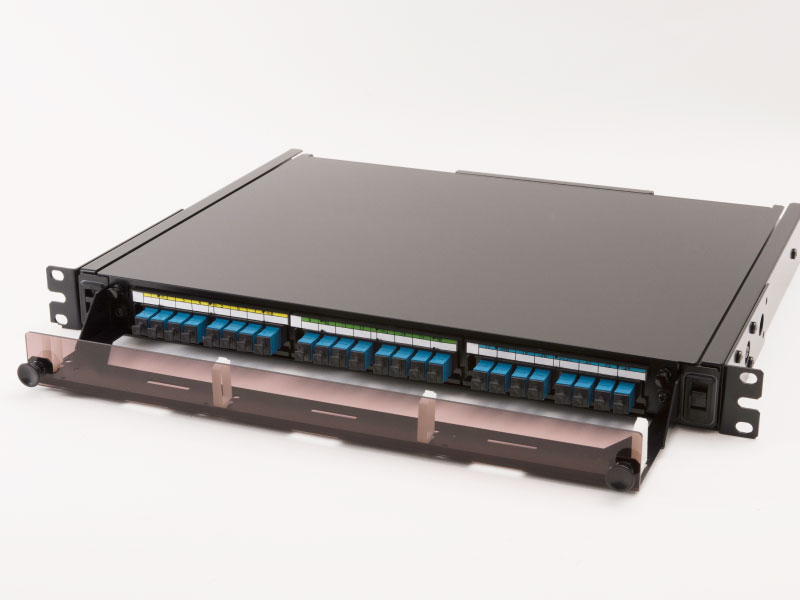

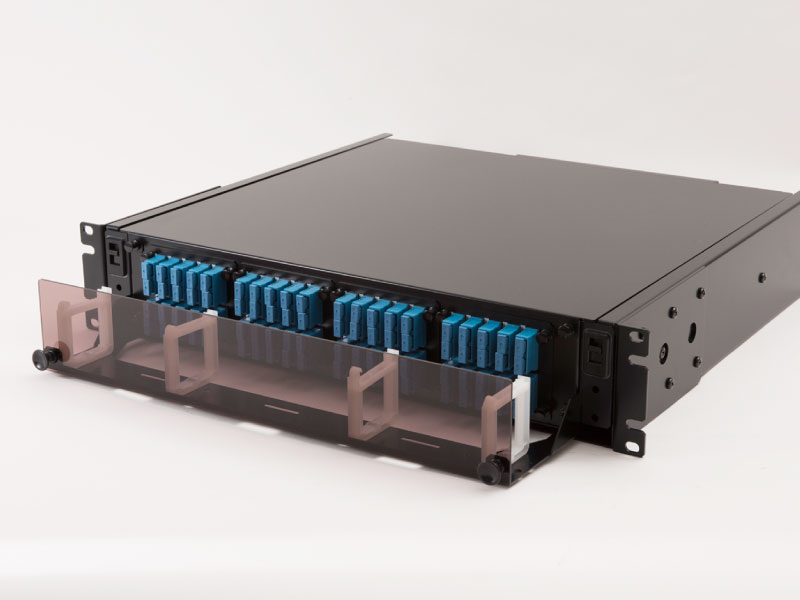

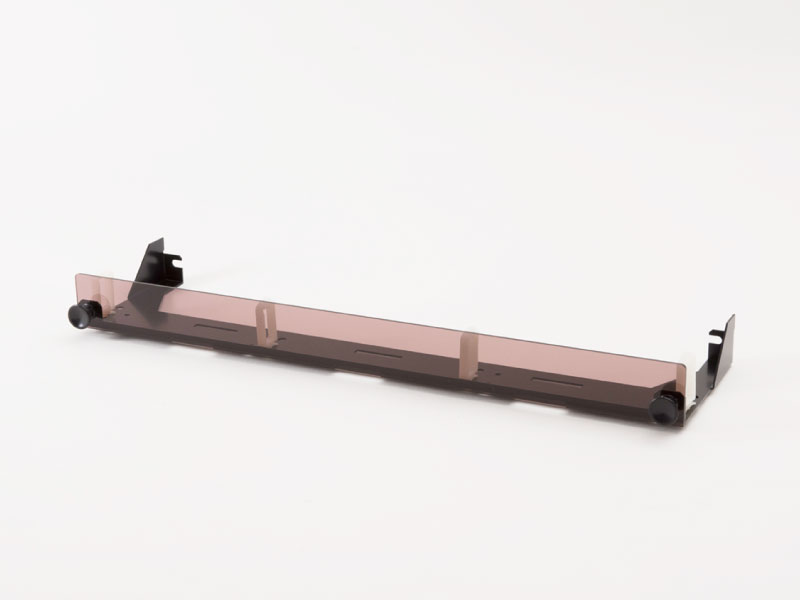

配線トレー（オプション）





パッチコードを整線するための配線トレー（型番：MPR-1, MPR-2）を用意。

型　番 品　名 標準価格
MPR-1 1U配線トレー 8,200
MPR-2 2U配線トレー 9,600
