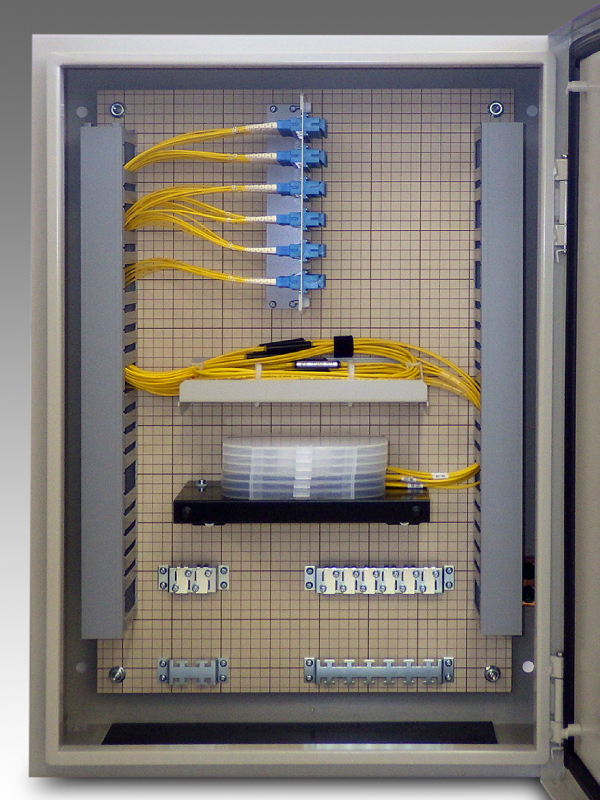

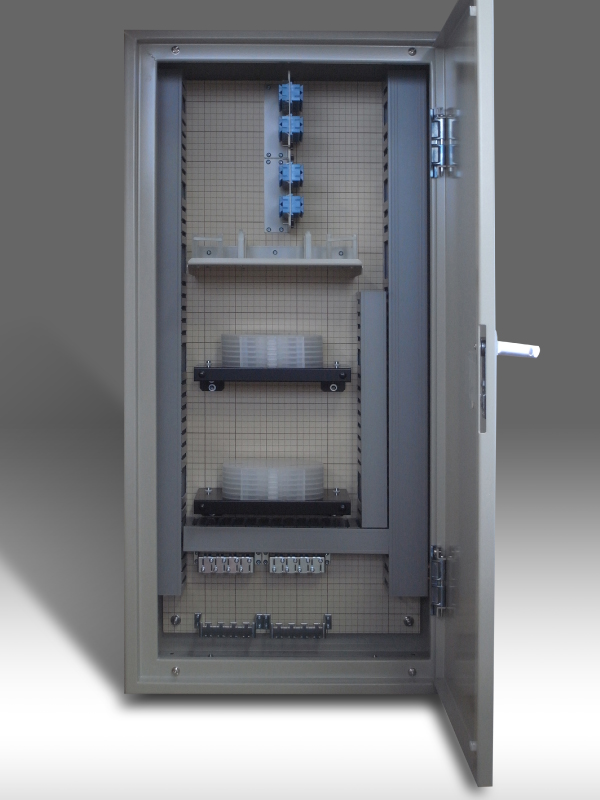

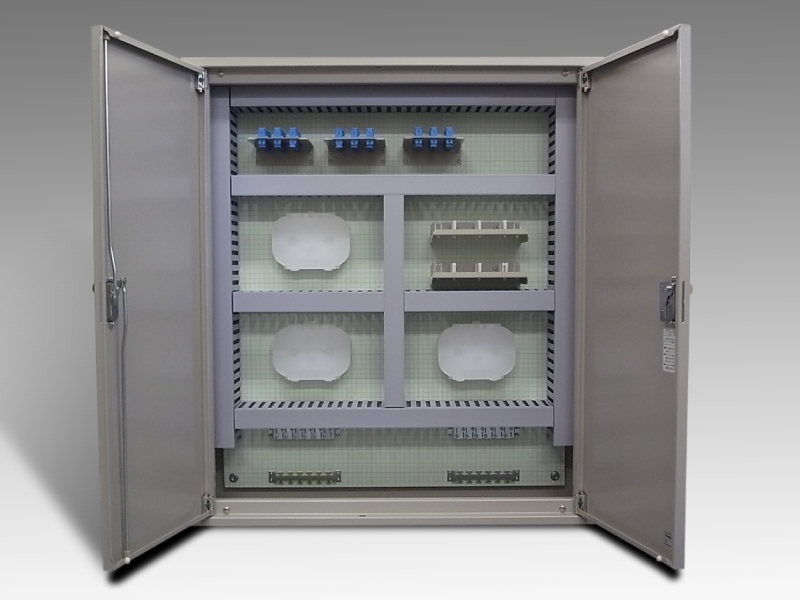

平面タイプ光成端架

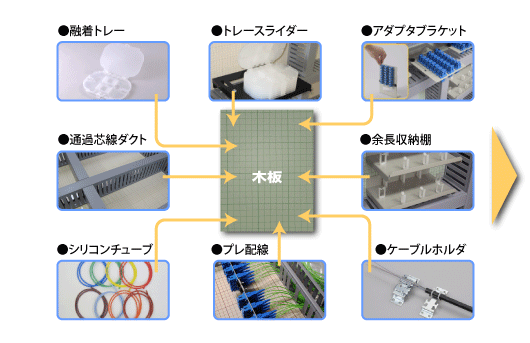

施工部材を平面に配置したローコストな成端架。取り扱いも簡単。カスタム品を提案いたします。

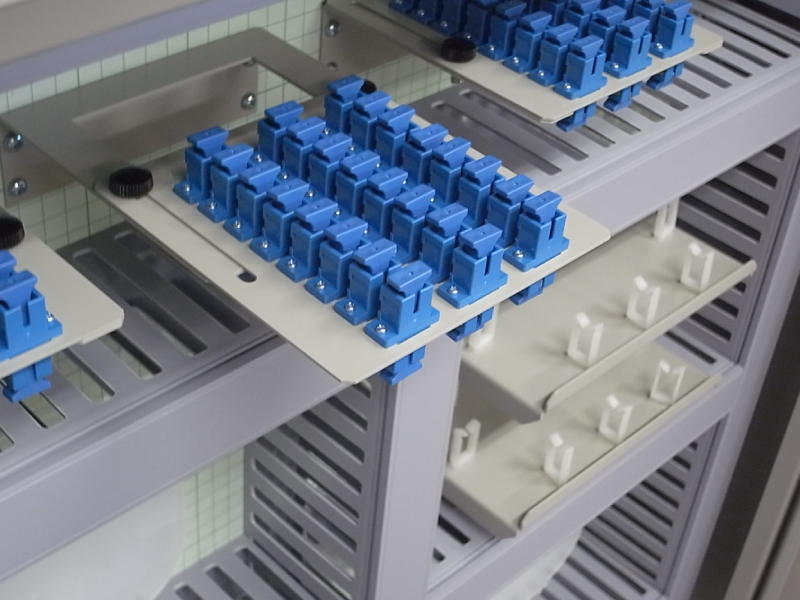

各種アダプタブラケットを用意。

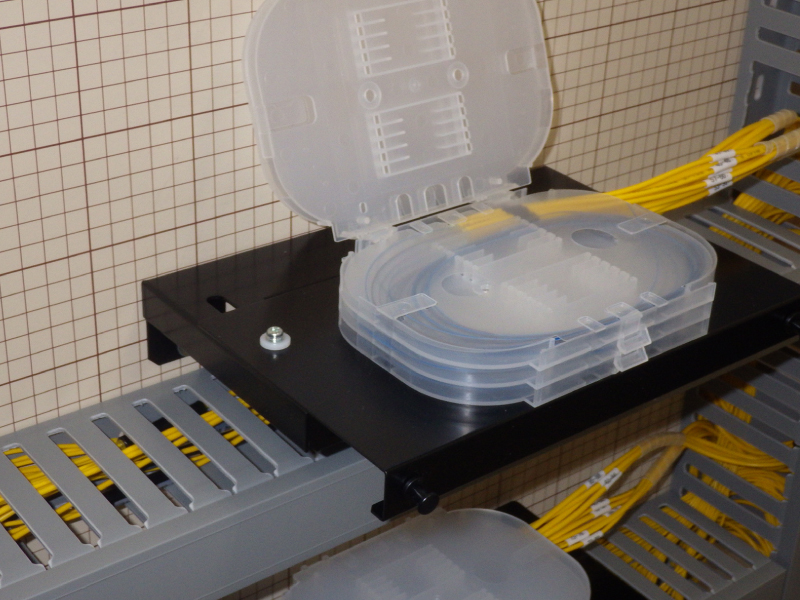

トレースライダー。

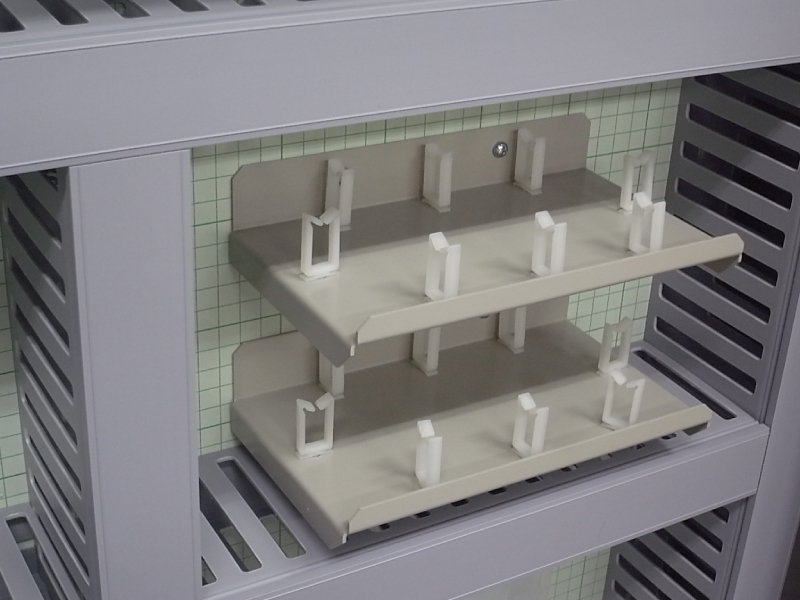

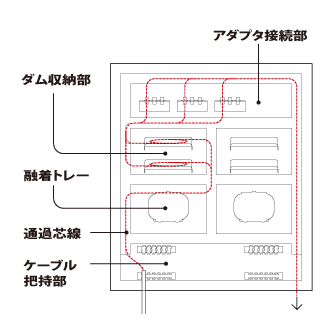

余長、ダム部の収納棚。
通過芯線用ダクト。
NSUシリーズ

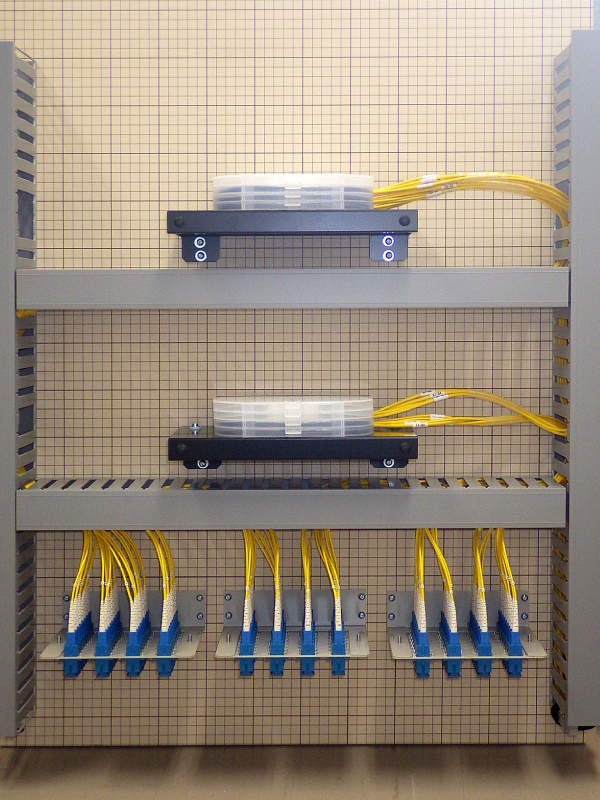

アダプタ接続部。
ジャケットを除去し、芯線をトレー内に収納。
画像クリックで拡大します!
特徴


構成部品
ACCESSORIES
多彩なアクセサリーで光配線工事を強力サポート。
画像クリックで拡大します!

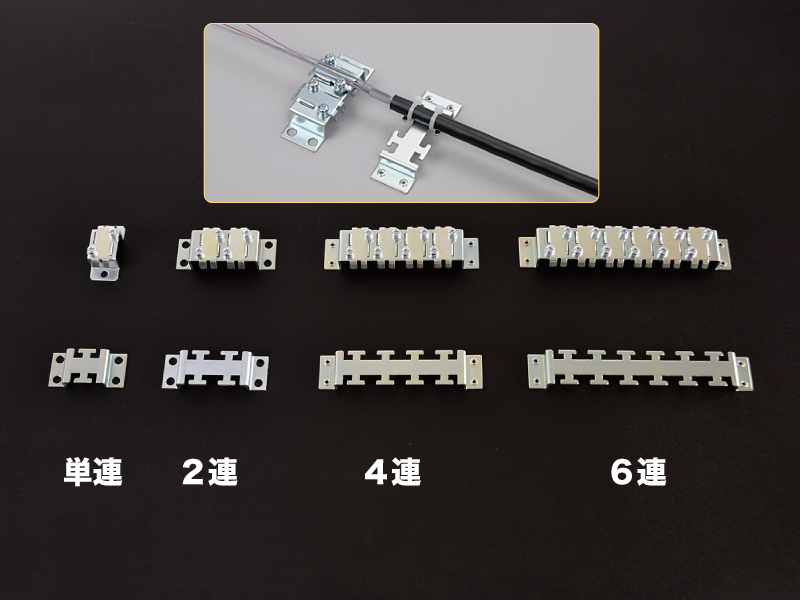

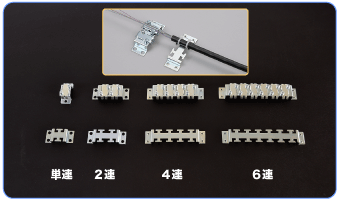

ケーブルホルダ/テンションメンバホルダ
■ ケーブルホルダ/テンションメンバホルダ
型 番 品 名 仕 様 PDF
CH-1 単連ケーブルホルダ ケーブル1条用 DL
TM-1 単連テンションメンバホルダ ケーブル1条用 DL

CH-2 2連ケーブルホルダ ケーブル2条用 DL
TM-2 2連テンションメンバホルダ ケーブル2条用 DL

CH-4 4連ケーブルホルダ ケーブル4条用 DL
TM-4 4連テンションメンバホルダ ケーブル4条用 DL

CH-6 6連ケーブルホルダ ケーブル6条用 DL
TM-6 6連テンションメンバホルダ ケーブル6条用 DL

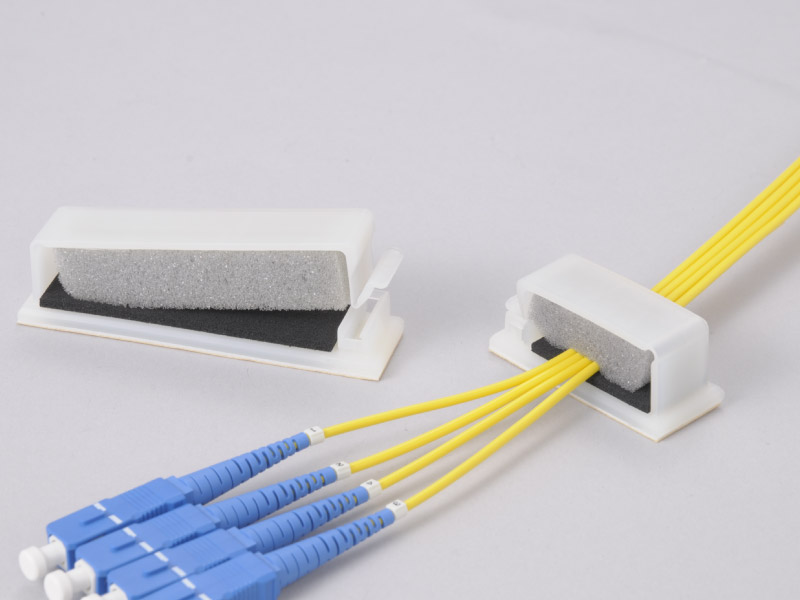

一体型ケーブルホルダ
ケーブル2条を固定できるコンパクト設計。

■ ケーブル2条把持金具
型 番 品 名 仕 様 PDF
HLD-2CBH ケーブル2条把持金具 ケーブル2条用 DL

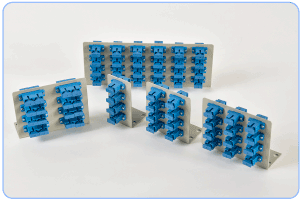

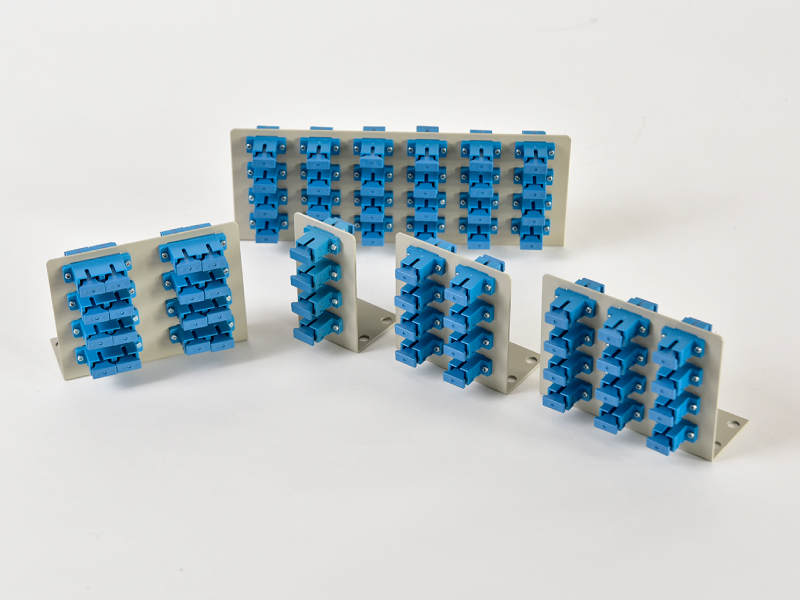

固定式アダプタブラケット
型 番 品 名 PDF
■ SCアダプタタイプ
BKJ-SC4A SC4アダプタブラケット DL
BKJ-SC8A SC8アダプタブラケット DL
BKJ-SC12A SC12アダプタブラケット DL
BKJ-SC16A SC16アダプタブラケット DL
BKJ-SC24A SC24アダプタブラケット DL
■ LCアダプタタイプ
BKJ-LC4A LC4アダプタブラケット DL
BKJ-LC8A LC8アダプタブラケット DL
BKJ-LC12A LC12アダプタブラケット DL
BKJ-LC16A LC16アダプタブラケット DL
BKJ-LC24A LC24アダプタブラケット DL
SC以外のアダプタはお問い合わせください。

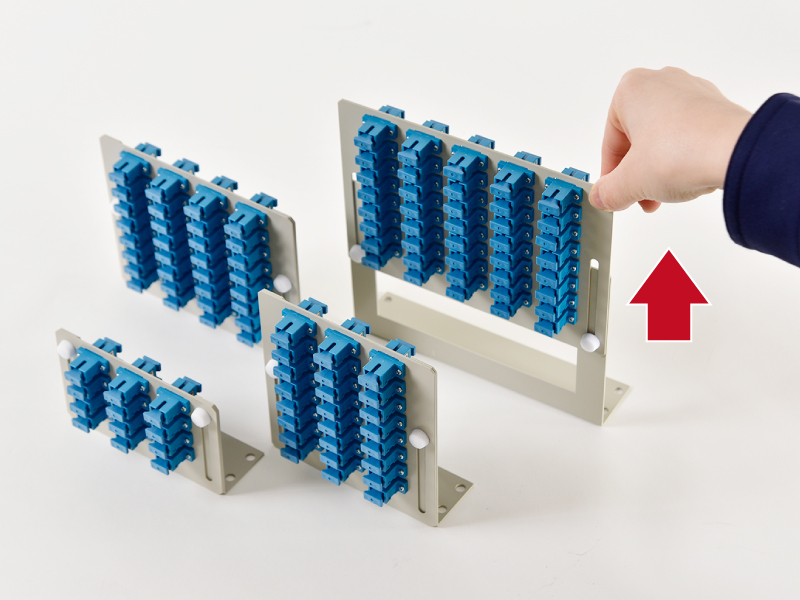

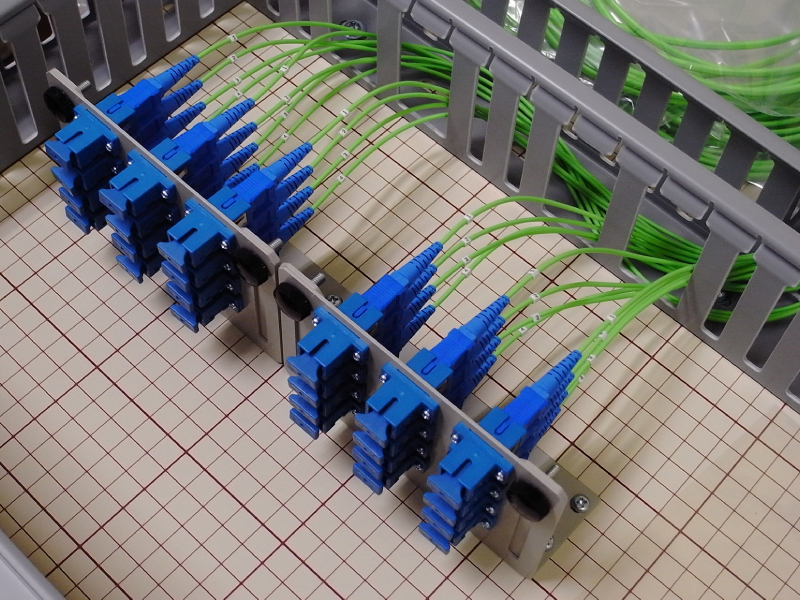

スライド式アダプタブラケット
型 番 品 名 PDF
■ SCアダプタタイプ
BKJ-SC12AS SC12スライド式アダプタブラケット DL
BKJ-SC24AS SC24スライド式アダプタブラケット DL
BKJ-SC32AS SC32スライド式アダプタブラケット DL
BKJ-SC40AS SC40スライド式アダプタブラケット DL
BKJ-SC48AS SC48スライド式アダプタブラケット DL
■ LCアダプタタイプ
BKJ-LC12AS LC12スライド式アダプタブラケット DL
BKJ-LC24AS LC24スライド式アダプタブラケット DL
BKJ-LC32AS LC32スライド式アダプタブラケット DL
BKJ-LC40AS LC40スライド式アダプタブラケット DL
BKJ-LC48AS LC48スライド式アダプタブラケット DL
接続作業が容易なスライドタイプ。
SC以外のアダプタはお問い合わせください。
融着トレー

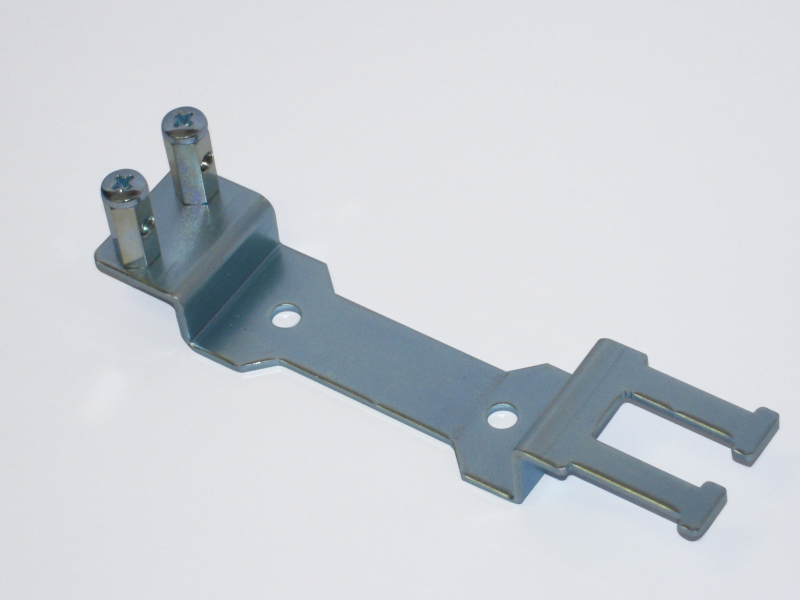

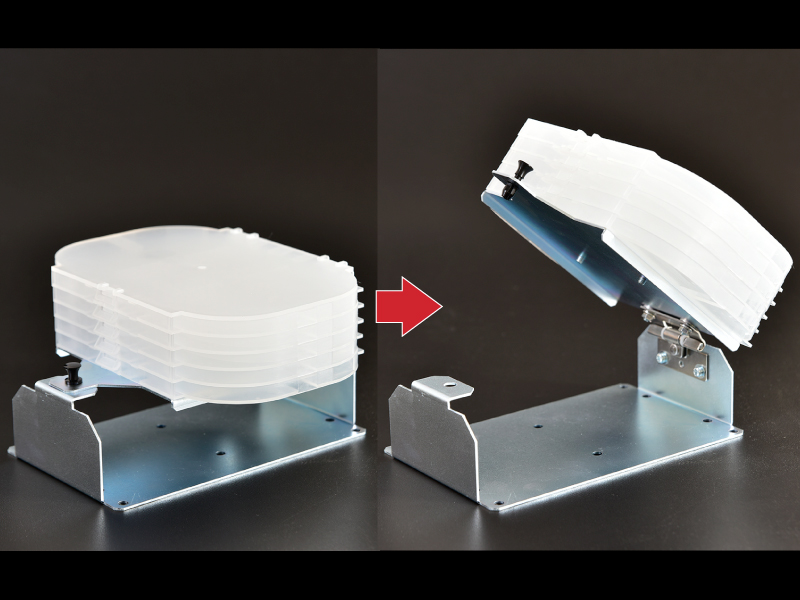

■ トレーオープナー
型 番 品 名
TP-01 トレーオープナー
オープナーにより融着トレー下のスペースを利用可能。

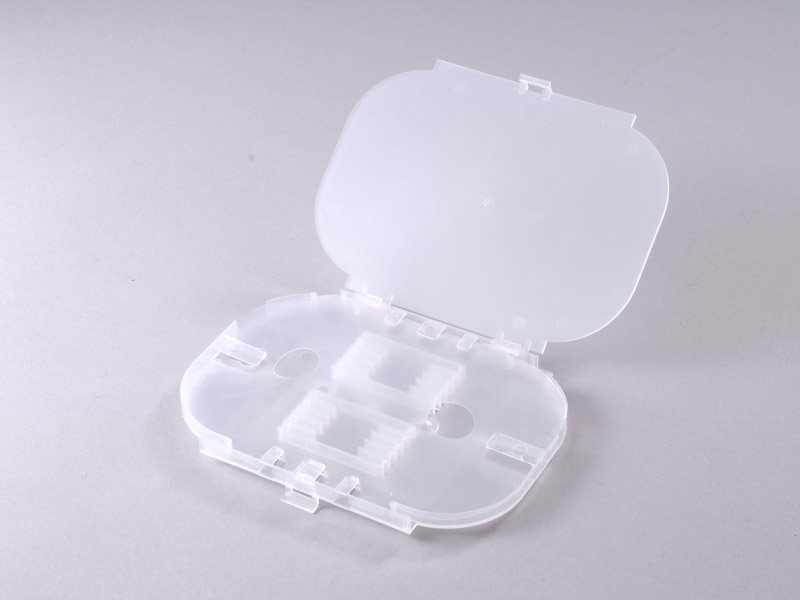

■ 融着トレー
型 番 品 名
TR-S8-TP 10溝融着トレー
TR-S8-CV トレーカバー

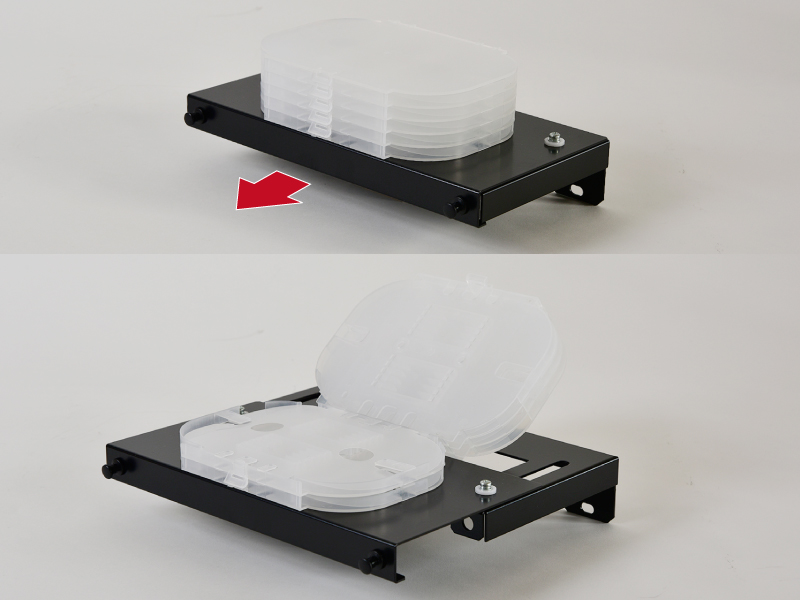

■ トレースライダー
型 番 品 名
TS-02 トレースライダー
トレーを引き出すことで作業性を向上。

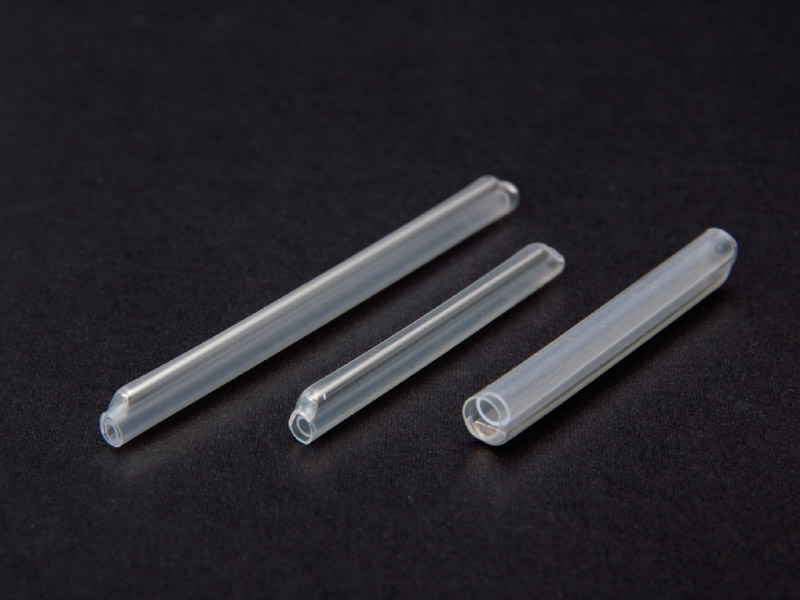

■ 融着スリーブ
型 番 品 名
SLV-40 単芯用スリーブ40mm
SLV-60 単芯用スリーブ60mm
SLV-TP40 テープ芯線用スリーブ40mm

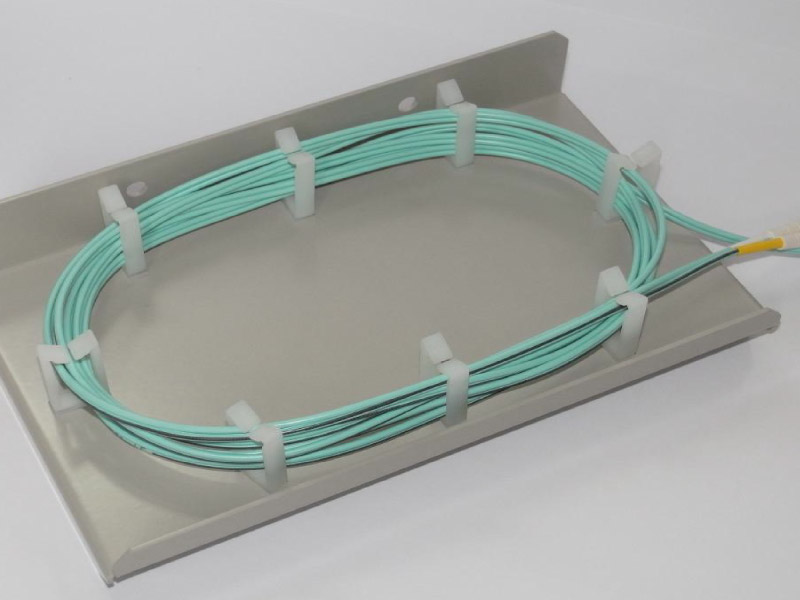

■ 余長収納トレイ
型 番 品 名
SH-02 余長収納トレイ

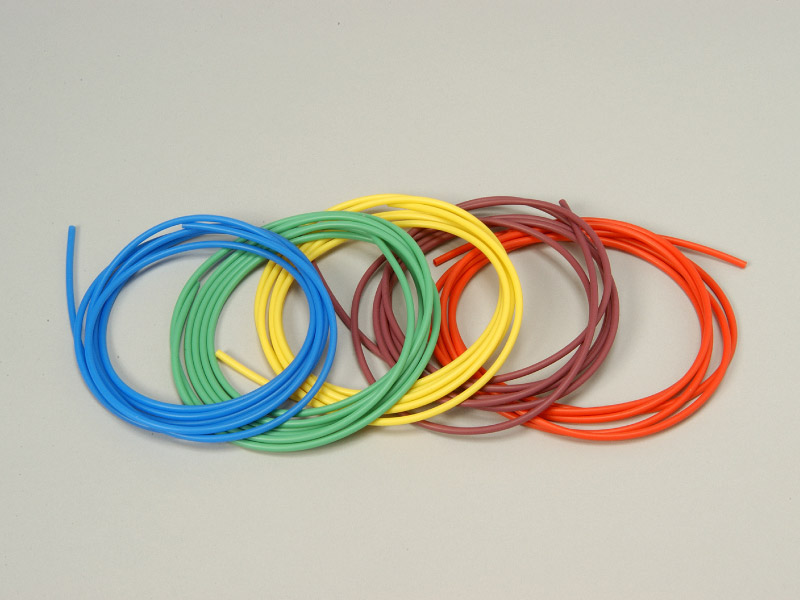

シリコンチューブ
■ シリコンチューブ
型 番 内径
(mm)
外径
(mm)
用途
TUB-1.4 1.4 2.4 2芯テープ用
TUB-2.5 2.5 3.5 4芯テープ用
TUB-3.5 3.5 4.5 単芯用
TUB-4.5 4.5 5.5 8芯テープ用
《5色》
青・緑・黄・赤・紫
ご注文の際には色と長さをご指定ください。

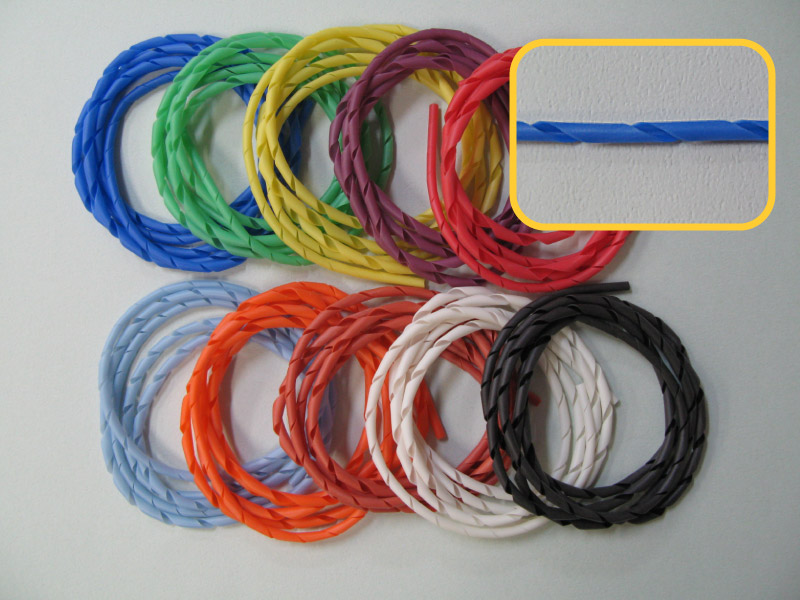

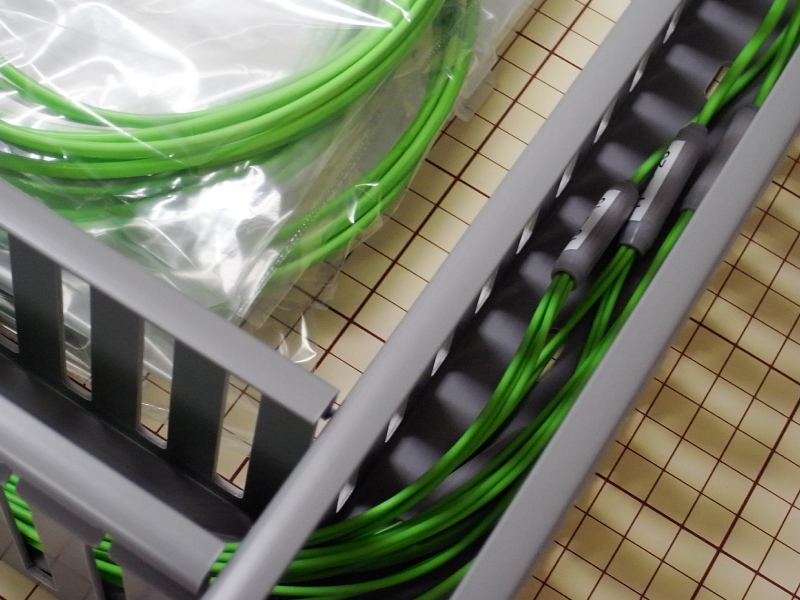

■ スパイラルシリコンチューブ
型 番 内径
(mm)
外径
(mm)
用途
TUB-2.5-SP 2.5 3.5 4芯テープ用
《10色》
青・緑・黄・赤・紫・
水色・橙・茶・白・黒
ご注文の際には色と長さをご指定ください。
長さは1m以下でご指定ください。
その他

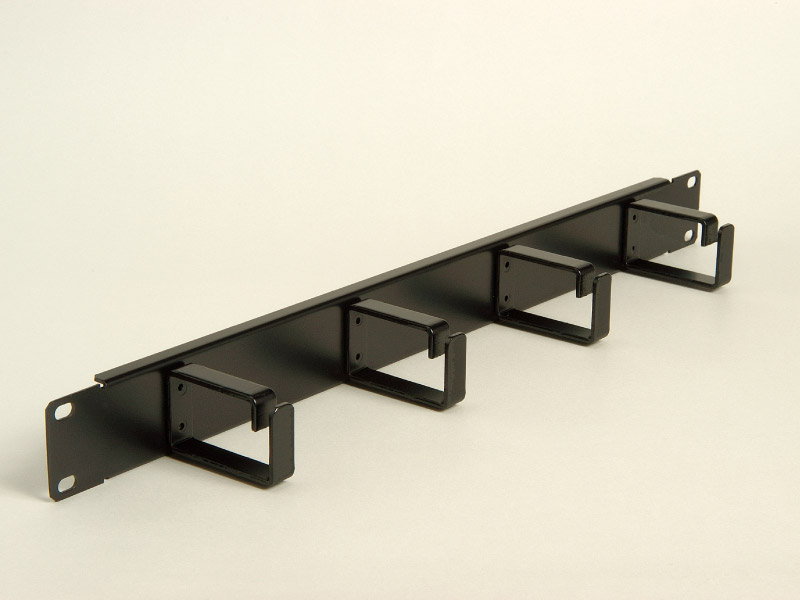

■ マネージメントパネル
型 番 品 名 仕 様
MP-162 マネージメント
パネル
W482.6
H43.7
D 72
(リング部D62)

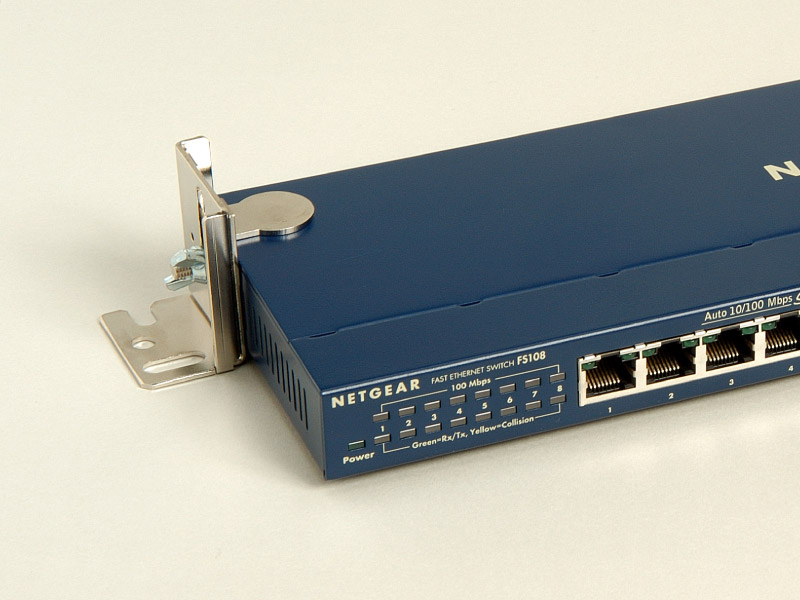

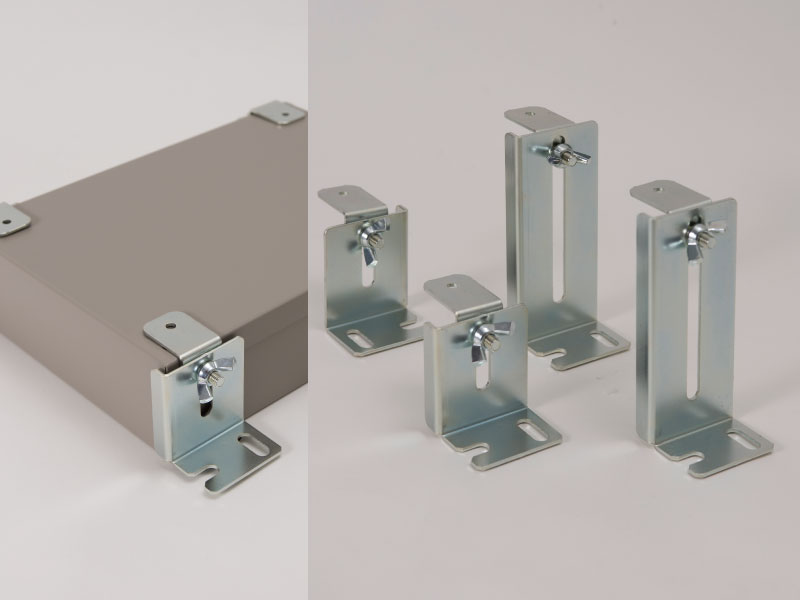

■ 機器固定金具
型 番 品 名 取付範囲
PETA-01-2 機器取付金具
2ヶ1セット
28~48
PETA-01-4 機器取付金具
4ヶ1セット
28~48
PETA-02-2 機器取付金具
2ヶ1セット
73~93
PETA-02-4 機器取付金具
4ヶ1セット
73~93
■ コードガイド
型 番 品 名
CG-S コードガイドSタイプ
CG-L コードガイドLタイプ

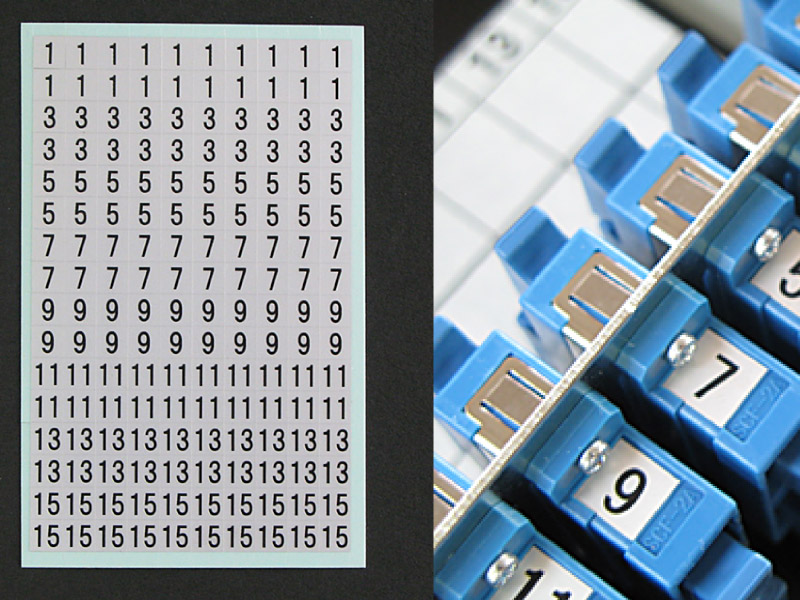

■ SCアダプタシール
型 番 仕 様
LBL-ODD SCアダプタ用シール
高密度に取り付けたデュプレックスタイプのSCアダプタのナンバリングシール。
