AWMシリーズ

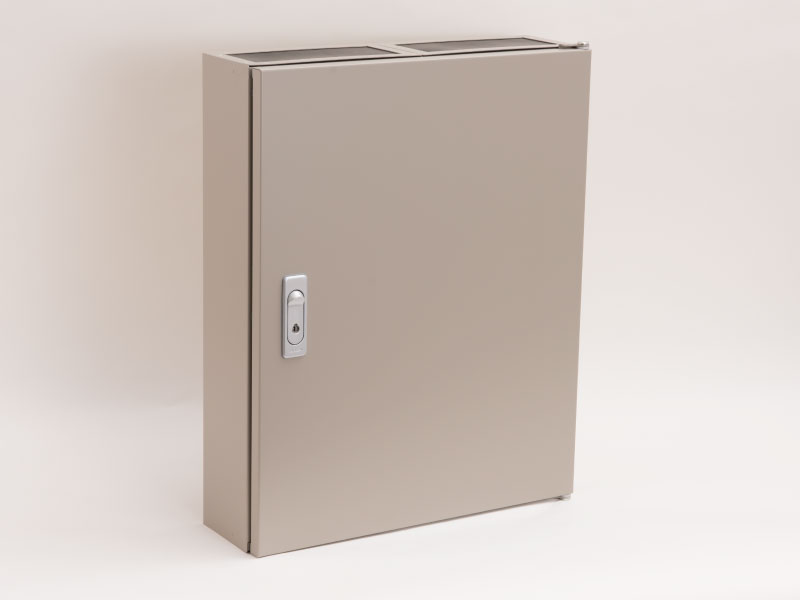

増設性に優れたボックス型。48芯までの成端箱。

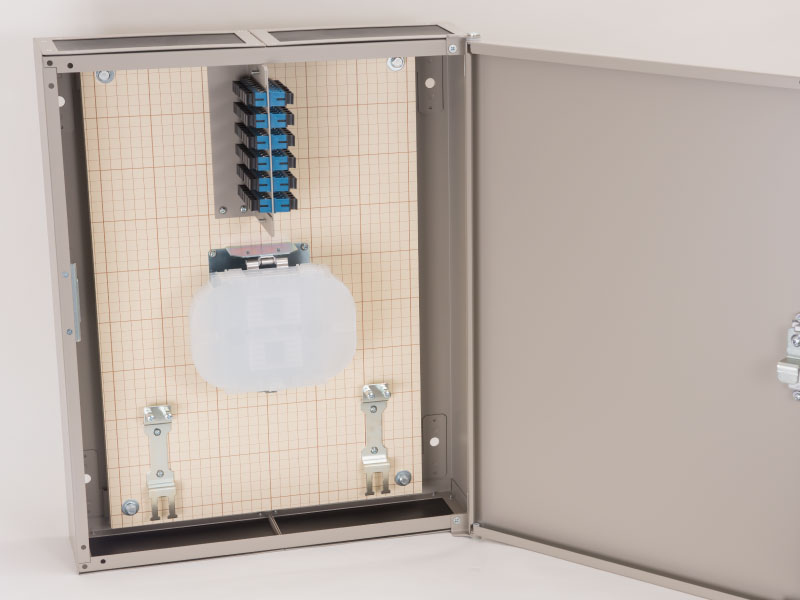

基本レイアウト。

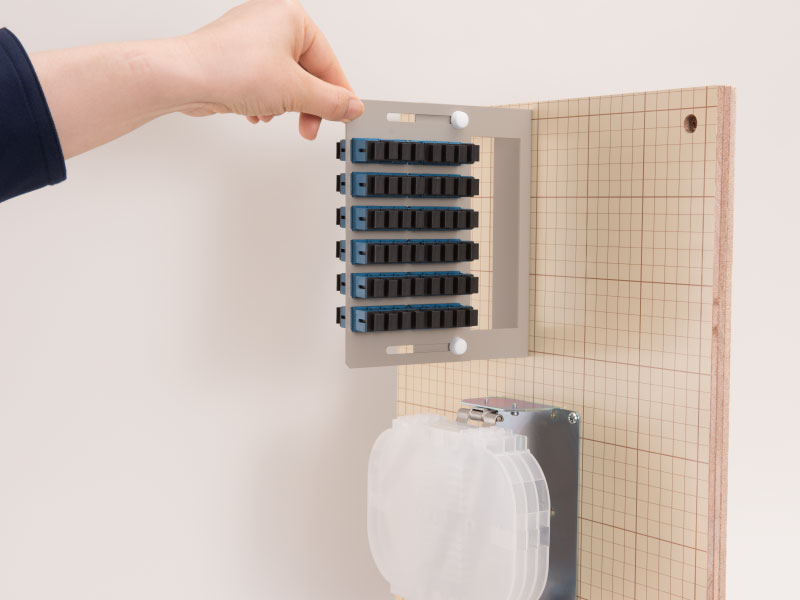

スライドタイプのアダプタブラケット。

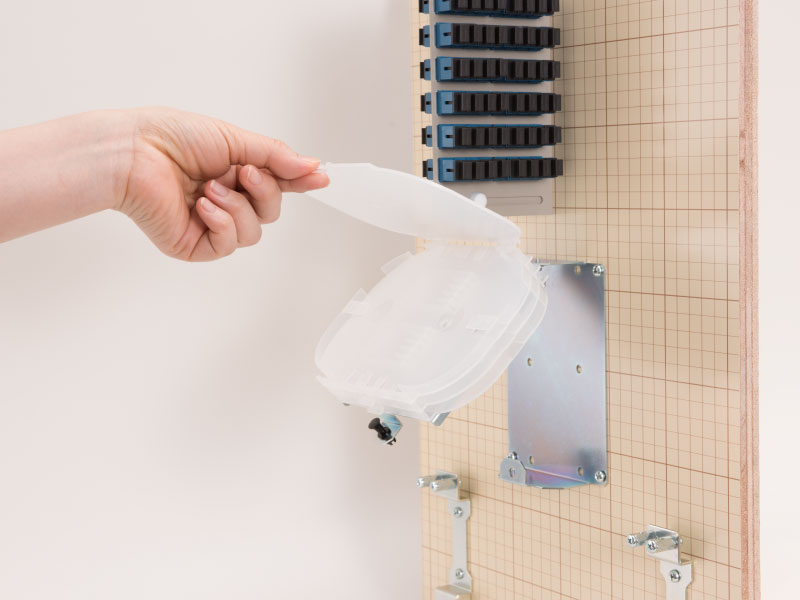

トレーオープナーとノートブック式トレー。
画像クリックで拡大します!

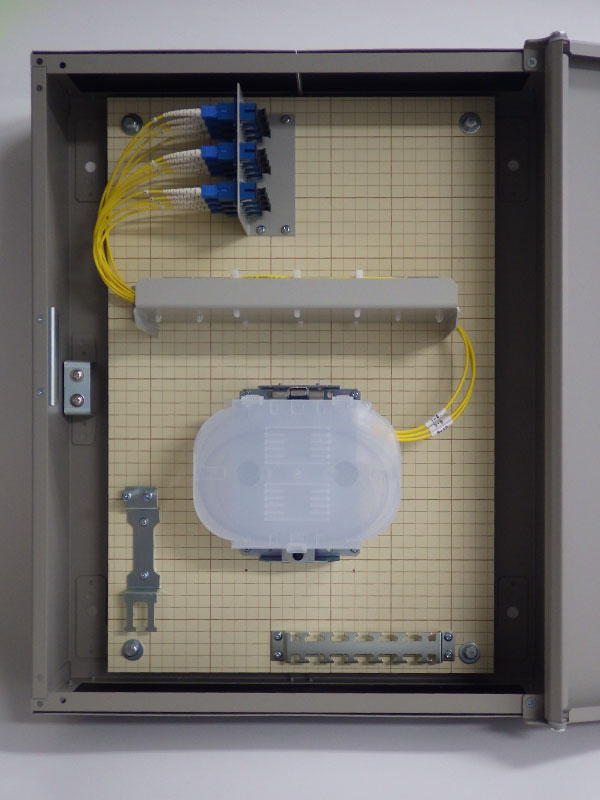

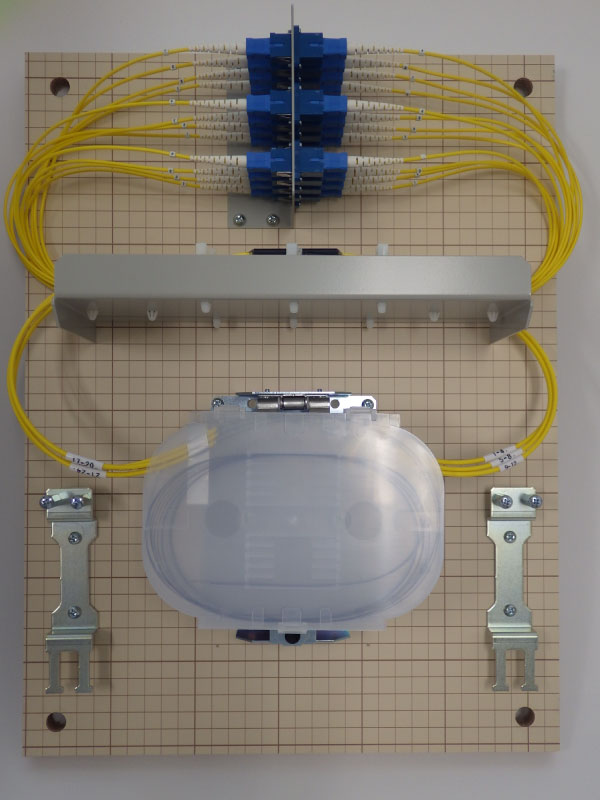

プレ配線(オプション)

多彩なアクセサリーと経験でプレ配線に対応。


型 番 アダプタ

ケーブル
本数
外形寸法 重量
(kg)
標準価格
(円)
図面
W H D PDF

単芯仕様
■ SCアダプタ接続タイプ
AWM-24SC-4B 24 4 400 500 120 8.5 94,800 DL
AWM-32SC-4B 32 4 400 500 120 8.5 98,800 DL
AWM-36SC-4B 36 4 400 500 120 8.5 101,400 DL
AWM-48SC-4B 48 4 400 500 120 8.5 107,000 DL
■ LCアダプタ接続タイプ
AWM-24LC-4B 12(2芯) 4 400 500 120 8.5 95,800 DL
AWM-32LC-4B 16(2芯) 4 400 500 120 8.5 100,200 DL
AWM-36LC-4B 18(2芯) 4 400 500 120 8.5 103,000 DL
AWM-48LC-4B 24(2芯) 4 400 500 120 8.5 109,000 DL
■ 融着接続タイプ
AWM-24-2B-2B なし 2 400 500 120 8.5 70,600 DL
AWM-48-4B-4B なし 4 400 500 120 8.5 76,800 DL

テープ仕様
■ SCアダプタ接続タイプ
AWM-24SC-4B-TP 24 4 400 500 120 8.5 94,800 DL
AWM-32SC-4B-TP 32 4 400 500 120 8.5 98,800 DL
AWM-36SC-4B-TP 36 4 400 500 120 8.5 101,400 DL
AWM-48SC-4B-TP 48 4 400 500 120 8.5 107,000 DL
■ LCアダプタ接続タイプ
AWM-24LC-4B-TP 12(2芯) 4 400 500 120 8.5 95,800 DL
AWM-32LC-4B-TP 16(2芯) 4 400 500 120 8.5 100,200 DL
AWM-36LC-4B-TP 18(2芯) 4 400 500 120 8.5 103,000 DL
AWM-48LC-4B-TP 24(2芯) 4 400 500 120 8.5 109,000 DL

※掲載の標準価格には、消費税は含まれておりません。
※上記掲載以外の仕様につきましては、
お手数ですが、お問い合わせフォームよりお問い合わせ下さい。
