NIBシリーズ

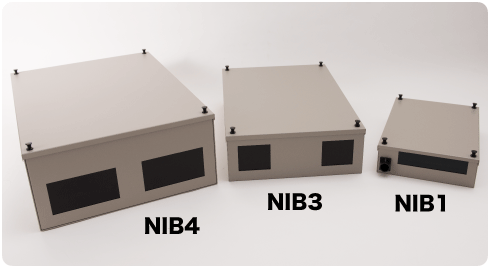

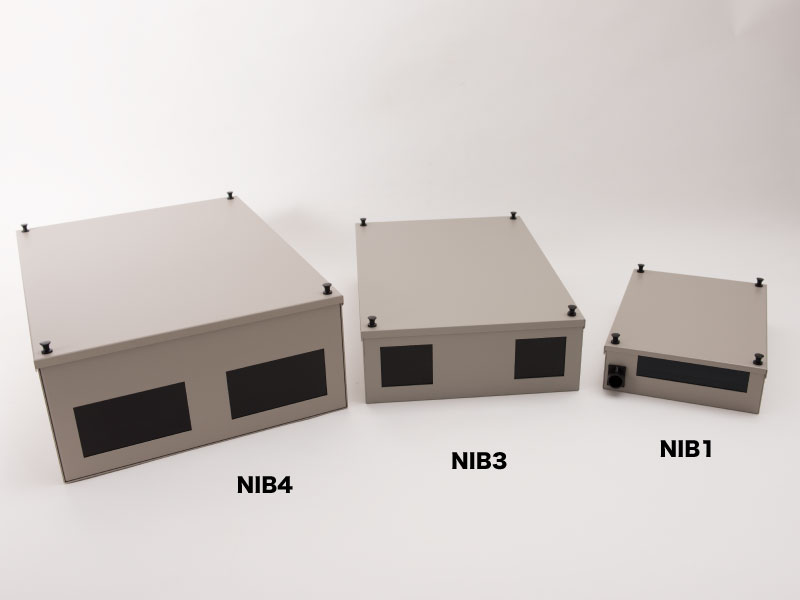

SCアダプタを内部に収納した、小型スプライスユニット。立体的な配置で小型化を実現。芯数により3サイズをラインナップ
NIB

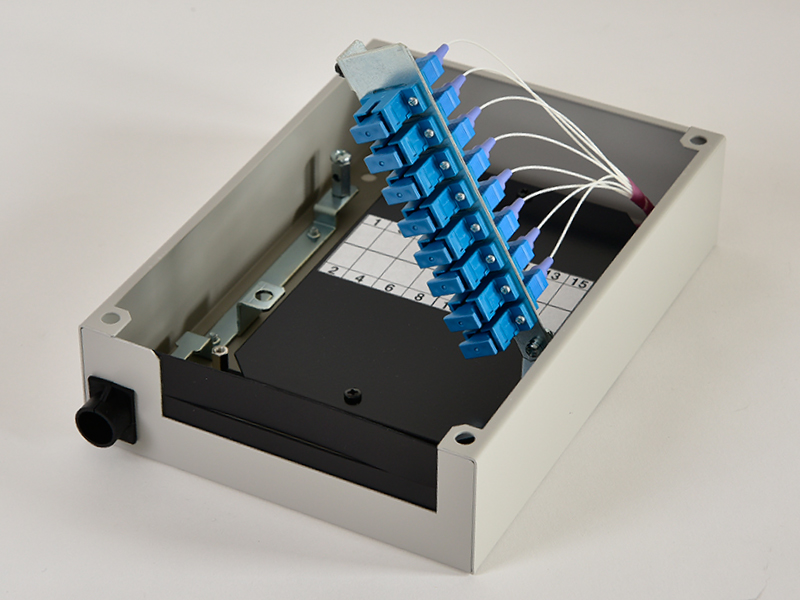

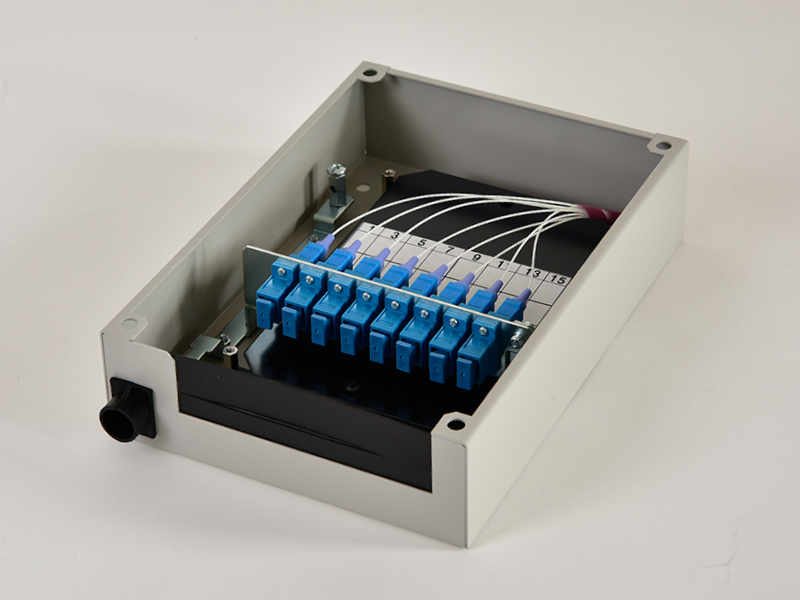

融着トレーの上にアダプタ部を立体配置。アダプタ部は可動式。

型 番 アダプタ
ケーブル
本数
外形法 重量
(kg)
標準価格
(円)
図面
  単芯仕様 テープ仕様 W H D PDF
■ SCアダプタ接続タイプ
  N I B1-4SC N I B1-4SC-TP 4 1 150 210 50 1 23,800 DL
  N I B1-8SC N I B1-8SC-TP 8 1 150 210 50 1 25,600 DL
  N I B3-12DSC N I B3-12DSC-TP 6(2芯) 4 215 315 80 2.5 34,800 DL
  N I B3-24DSC N I B3-24DSC-TP 12(2芯) 4 215 315 80 2.5 41,400 DL
N I B4-48SC N I B4-48SC-TP 48 2 265 360 120 6 100,400 DL
■ LCアダプタ接続タイプ
  N I B1-4LC N I B1-4LC-TP 2(2芯) 1 150 210 50 1 24,200 DL
  N I B1-8LC N I B1-8LC-TP 4(2芯) 1 150 210 50 1 26,200 DL
  N I B3-12LC N I B3-12LC-TP 6(2芯) 4 215 315 80 2.5 36,000 DL
  N I B3-24LC N I B3-24LC-TP 12(2芯) 4 215 315 80 2.5 43,800 DL
  N I B4-48LC N I B4-48LC-TP 24(2芯) 2 265 360 120 6 102,400 DL
  N I B4-96LC-TP 48(2芯) 2 265 360 120 6 120,400 DL
■ アダプタなしタイプ
  N I B3-48X なし 8 215 315 80 2.5 35,400 DL
※印は、テープ芯線専用機です。
※掲載の標準価格には、消費税は含まれておりません。
※上記掲載以外の仕様につきましては、お手数ですがお問い合わせフォームよりお問い合わせください。

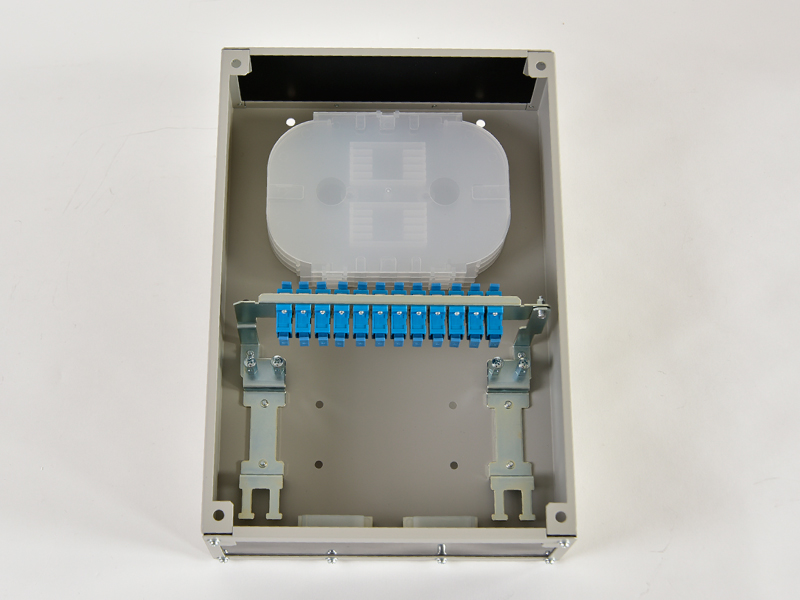

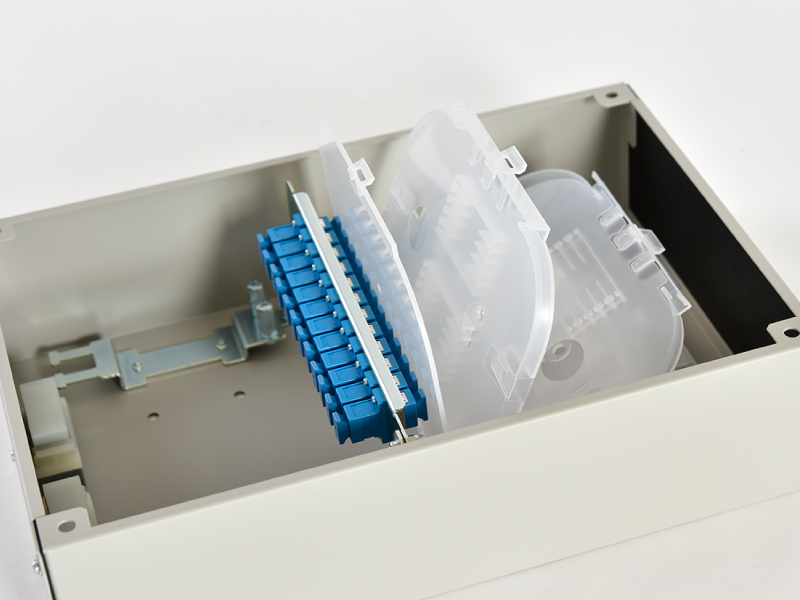

NIB3
ノートブック式トレー。
アダプタ部は可動式。

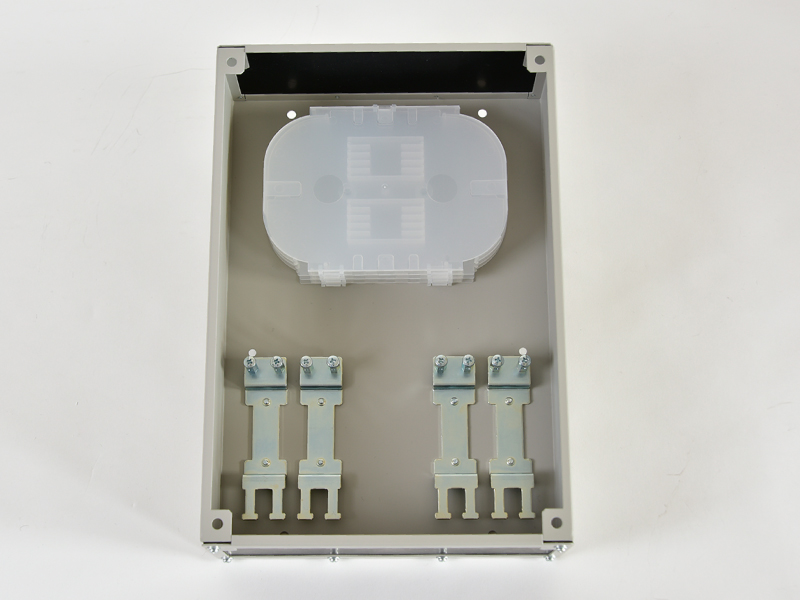

NIB

組み替えによりケーブル8条まで入線に対応。

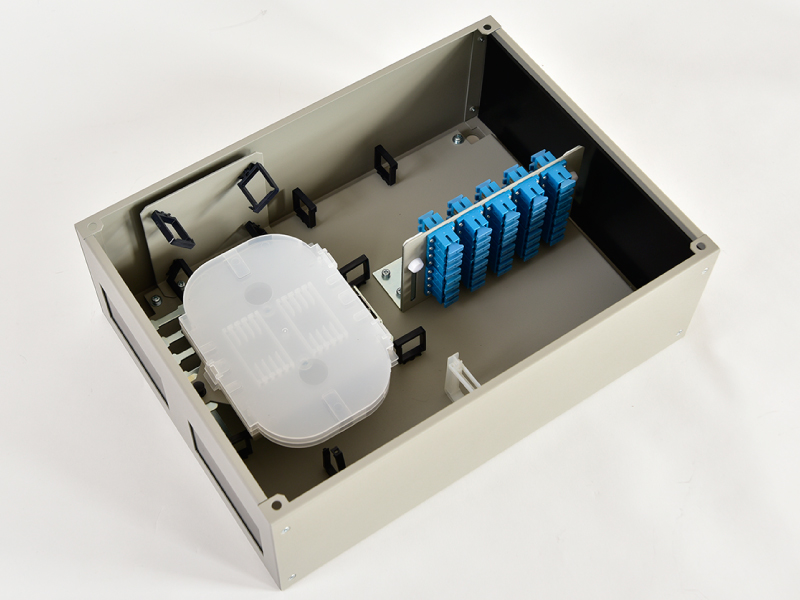

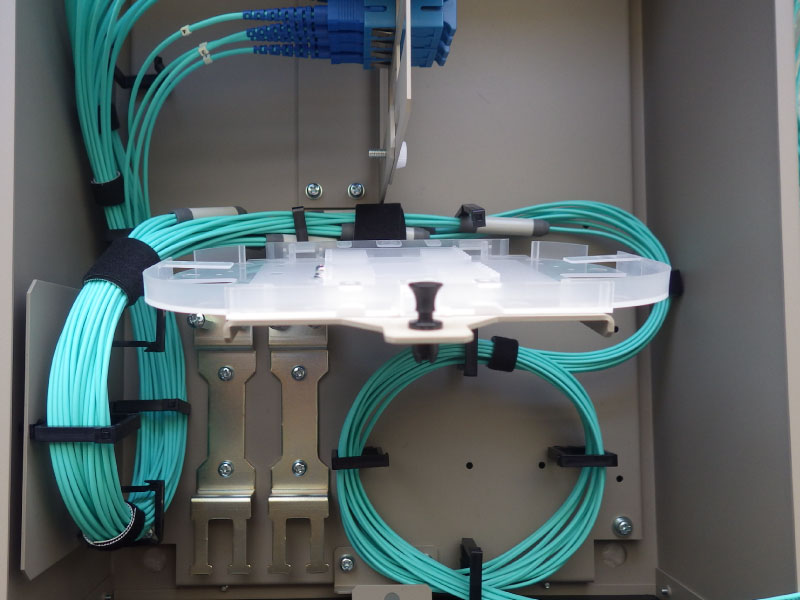

NIB4

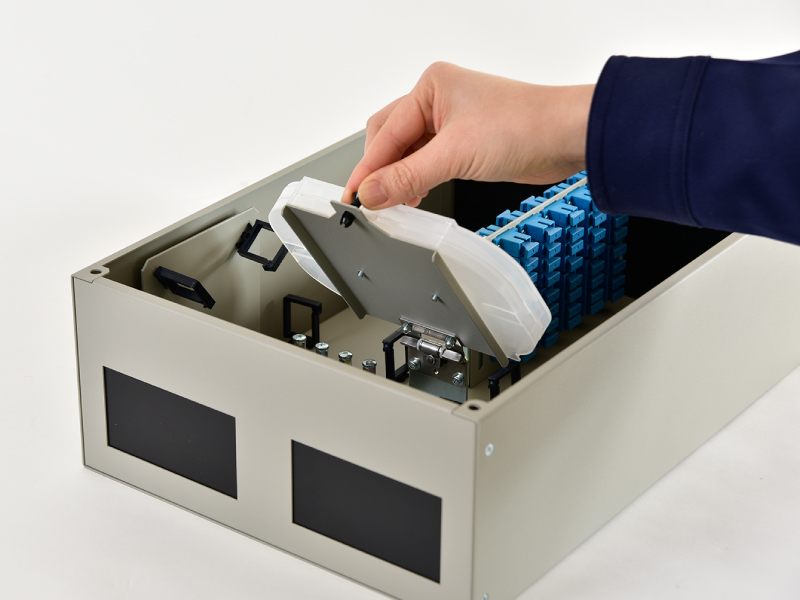

トレーオープナーにより、トレー下のスペースを有効利用。

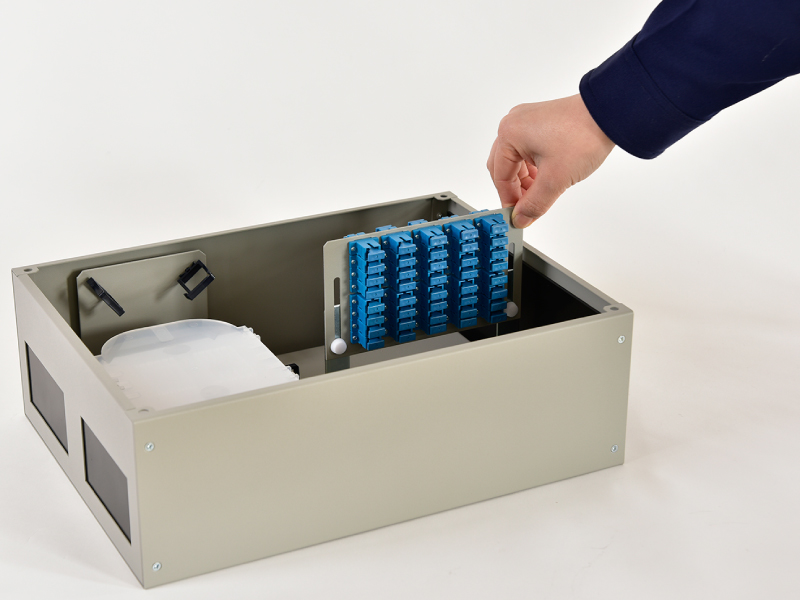

アダプタパネルはスライド可能。
画像クリックで拡大します!

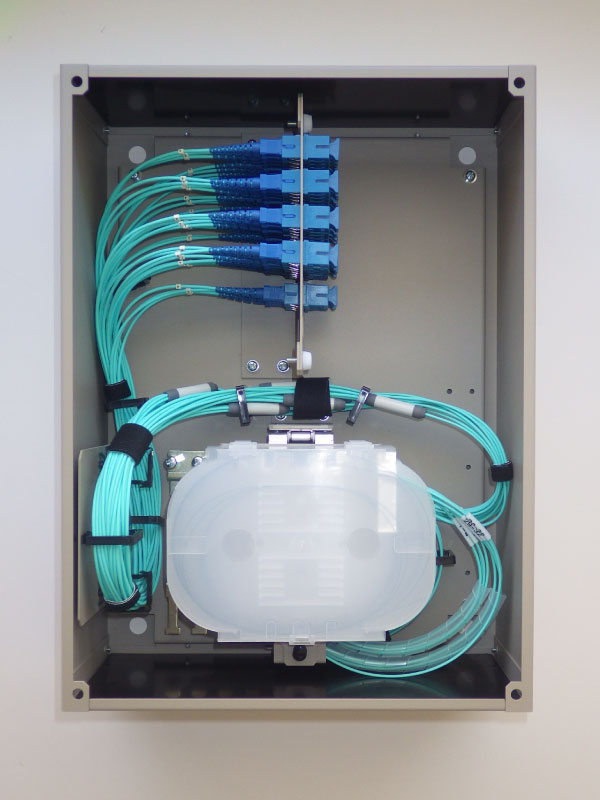

プレ配線(オプション)

プレ配線に対応。
ジャケットを除去して、テープ芯線をトレー内に収納。
